BEP - Cours de technologie Moteurs-électriques.pub

Francine Roland

Description

1) RAPPELS DE PRINCIPES PHYSIQUES: 1.1) Effet du passage du courant électrique : Un conducteur parcouru par un courant électrique crée un champ magnétique. Le sens du champ dépend du sens de passage du courant. 1.2) Champ d’induction magnétique : Un champ d’induction magnétique est représenté par un vecteur: CARACTERISTIQUES: B en teslas - DIRECTION: Suivant l’axe de la bobine. N : Nombre de spires par - SENS: Règle du tire-bouchon de Maxwell mètres - INTENSITE: Définie par la formule B = 1,25 10 - 6 N I I : Intensité du courant LPR LA Année / N° ordre RAPPELS DE Doc N° 1/2 Fisné D. THIONVILLE PRINCIPES PHYSIQUES 1) RAPPELS DE PRINCIPES PHYSIQUES: 1.1) Effet du passage du courant électrique : Un conducteur parcouru par un courant électrique crée ___________________________. Le sens du champ dépend du _____ de passage du courant. 1.2) Champ d’induction magnétique : Un champ d’induction magnétique est représenté par un ______________: CARACTERISTIQUES: B en teslas - DIRECTION: Suivant l’axe de la bobine. N : Nombre de spires par - SENS: Règle du tire-bouchon de Maxwell mètres - INTENSITE: Définie par la formule B = 1,25 10 - 6 N I I : Intensité du courant LPR LA Année / N° ordre RAPPELS DE Doc N° 1/2 Fisné D. THIONVILLE PRINCIPES PHYSIQUES 1.3) PROPRIETES DES CHAMPS MAGNETIQUES: Le spectre d’un champ magnétique est constitué de lignes de champ. Elles sont orientées dans ...

Informations

• Publié par: Jedul
• Nombre de lectures: 650
• Langue: Français

Extrait

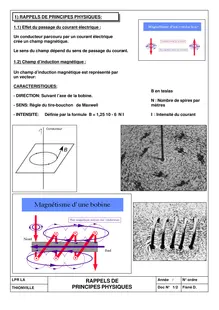

1) RAPPELS DE PRINCIPES PHYSIQUES:

1.1) Effet du passage du courant électrique :

Un conducteur parcouru par un courant électrique crée un champ magnétique. Le sens du champ dépend du sens de passage du courant.

1.2) Champ d’induction magnétique :

Un champ d’induction magnétique est représenté par un vecteur: CARACTERISTIQUES:  DIRECTION: Suivant l’axe de la bobine.  SENS: Règle du tirebouchon de Maxwell  INTENSITE: Définie par la formule B = 1,25 10  6 N I

LPR LA

THIONVILLE

RAPPELS DE PRINCIPES PHYSIQUES

B en teslas N : Nombre de spires par mètres I : Intensité du courant

Année /

Doc N° 1/2

N° ordre

Fisné D.

1) RAPPELS DE PRINCIPES PHYSIQUES:

1.1) Effet du passage du courant électrique :

Un conducteur parcouru par un courant électrique crée ___________________________. Le sens du champ dépend du _____ de passage du courant.

1.2) Champ d’induction magnétique :

Un champ d’induction magnétique est représenté par un ______________: CARACTERISTIQUES:  DIRECTION: Suivant l’axe de la bobine.  SENS: Règle du tirebouchon de Maxwell  INTENSITE: Définie par la formule B = 1,25 10  6 N I

LPR LA

THIONVILLE

RAPPELS DE PRINCIPES PHYSIQUES

B en teslas N : Nombre de spires par mètres I : Intensité du courant

Année /

Doc N° 1/2

N° ordre

Fisné D.

1.3) PROPRIETES DES CHAMPS MAGNETIQUES: Le spectre d’un champ magnétique est constitué de lignes de champ. Elles sont orientées dans le sens SUD NORD. Action d’un champ magnétique sur un champ magnétique Deux poles de mème nom se repoussent Deux poles de noms contraires s’attirent L’influence d’un champ magnétique est d’autant plus grande que la distance est petite

1.4) Champ d’induction magnétique crée par un aimant permanent: Un matériau magnétique devient un aimant quand il est soumis à un champ magnétique. ( fer, cobalt,nickel). L’aimantation peut ètre permanente ou temporaire ( fonction du matériau utilisé).

2) FORCE DE LAPLACE: Un conducteur,de longueur L,parcouru par un courant d’intensité I et plaçé dans un champ magnétique est soumis à une force F égale à: F = BILen Newtons F en teslas B  I en ampères  L en mètres

LPR LA

THIONVILLE

RAPPELS DE PRINCIPES PHYSIQUES

Année /

Doc N° 2/2

N° ordre

Fisné D.

1.3) PROPRIETES DES CHAMPS MAGNETIQUES: Le spectre d’un champ magnétique est constitué de __________________________. Elles sont orientées dans le sens _________________________. Action d’un champ magnétique sur un champ magnétique Deux poles de mème nom ________________________________. Deux poles de noms contraires ___________________________. L’influence d’un champ magnétique est d’autant plus grande que la distance est ________

1.4) Champ d’induction magnétique crée par un aimant permanent: Un matériau magnétique devient un aimant quand il est soumis à un champ magnétique. ( fer, cobalt,nickel). L’aimantation peut ètre ___________________ ou ____________ ( fonction du matériau utili sé).

2) FORCE DE LAPLACE: Un conducteur,de longueur L,parcouru par un courant d’intensité I et plaçé dans un champ magnétique est soumis à une force F égale à: F = BILen Newtons F en teslas B en ampères I en mètres L

LPR LA

THIONVILLE

RAPPELS DE PRINCIPES PHYSIQUES

Année /

Doc N° 2/2

N° ordre

Fisné D.

LES DIFFERENTS TYPES DE MOTEURS ELECTRIQUES:

MOTEUR ELECTRIQUE SHUNT:

Le courant d’alimentation est directement branché aux bornes de l’induit. Le bobinage de l’inducteur est relié aux bornes de l’induit en dérivation. Le bobinage de l’inducteur a une résistance élevée. (grand nombres de spires et fil de faible section)

Caractéristiques: Vitesse de rotation pratiquement constante.  La vitesse de rotation diminue peu quand la charge du moteur augmente. ( 8 à 11 % de variation de vitesse en fonction de la charge appliquée).  Couple fourni proportionnel à l’intensité absorbée.

MOTEUR ELECTRIQUE SERIE:

Le bobinage de l’inducteur est relié en série aux bornes de l’induit. Le bobinage de l’inducteur a une résistance faible. (petit nombre de spires et fil de grosse section) Caractéristiques:  Couple très important aux faibles vitesses de rotation.  Impossibilité de démarrage à vide (emballement du moteur)

LPR LA

THIONVILLE

LES MOTEURS ELECTRIQUES

Année /

Doc N° 1/3

N° ordre

Fisné D.

LES DIFFERENTS TYPES DE MOTEURS ELECTRIQUES:

MOTEUR ELECTRIQUE SHUNT:

Le courant d’alimentation est directement branché aux bornes de l’induit. Le bobinage de l’inducteur est relié aux bornes de l’induit ________________________. Le bobinage de l’inducteur a une résistance ___________________. (grand nombres de spires et fil de faible section)

Caractéristiques: Vitesse de rotation pratiquement constante.  La vitesse de rotation diminue peu quand la charge du moteur augmente. ( 8 à 11 % de variation de vitesse en fonction de la charge appliquée).  Couple fourni proportionnel à l’intensité absorbée.

MOTEUR ELECTRIQUE SERIE:

Le bobinage de l’inducteur est relié _________ aux bornes de l’induit. Le bobinage de l’inducteur a une résistance _________. (petit nombre de spires et fil de grosse section) Caractéristiques:  Couple très important aux faibles vitesses de rotation.  Impossibilité de démarrage à vide

LPR LA

THIONVILLE

LES MOTEURS ELECTRIQUES

Année /

Doc N° 1/3

N° ordre

Fisné D.

LES DIFFERENTS TYPES DE MOTEURS ELECTRIQUES:

MOTEUR ELECTRIQUE SERIE:

MOTEUR ELECTRIQUE A AIMANTS PERMANENTS:

LA FREQUENCE DE ROTATION: Principe physique:  E = N  N’F

N : Vitesse en tr/mn  E : Tension  N’: Nbre de conducteurs actifs  F:Flux (Wb)

La vitesse de rotation du moteur est augmentée par:

DIMINUTION DU NOMBRE DE CONDUCTEURS ACTIFS

LPR LA

THIONVILLE

LES MOTEURS ELECTRIQUES

Année /

Doc N° 2/3

N° ordre

Fisné D.

LES DIFFERENTS TYPES DE MOTEURS ELECTRIQUES:

MOTEUR ELECTRIQUE SERIE:

MOTEUR ELECTRIQUE A AIMANTS PERMANENTS:

LA FREQUENCE DE ROTATION: Principe physique:  E  N =  N’F

N : Vitesse en tr/mn  E : Tension  N’: Nbre de conducteurs actifs  F:Flux (Wb)

La vitesse de rotation du moteur est augmentée par:

_____________________________ _____________________________

LPR LA

THIONVILLE

LES MOTEURS ELECTRIQUES

Année /

Doc N° 2/3

N° ordre

Fisné D.

MOTEUR ELECTRIQUE A INDUCTEURS BOBINES:

LA FREQUENCE DE ROTATION: Principe physique:  E = N  N’F

N : Vitesse en tr/mn  E : Tension  N’: Nbre de conducteurs actifs  F:Flux (Wb)

La vitesse de rotation du moteur est augmentée par :

LPR LA

THIONVILLE

DIMINUTION DU FLUX MAGNETIQUE

LES MOTEURS ELECTRIQUES

Année /

Doc N° 3/3

N° ordre

Fisné D.

MOTEUR ELECTRIQUE A INDUCTEURS BOBINES:

LA FREQUENCE DE ROTATION: Principe physique:  E  N =  N’F

N : Vitesse en tr/mn  E : Tension  N’: Nbre de conducteurs actifs  F:Flux (Wb)

La vitesse de rotation du moteur est augmentée par :

LPR LA

THIONVILLE

______________________________________

LES MOTEURS ELECTRIQUES

Année /

Doc N° 3/3

N° ordre

Fisné D.
