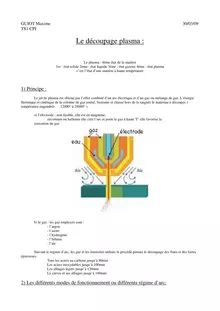

GUIOT Maxime

30/03/09

TS1 CPI

Le découpage plasma :

Le plasma : 4ème état de la matière

1er : état solide 2ème : état liquide 3ème : état gazeux 4ème : état plasma

c’est l’état d’une matière à haute température

1) Principe :

Le jet de plasma est obtenu par l’effet combiné d’un arc électrique et d’un gaz ou mélange de gaz. L’énergie

thermique et cinétique de la colonne de gaz ionisé, fusionne et chasse hors de la saignée le matériau à découper. (

température engendrée

12000° à 24000° ).

a) l’électrode : non fusible, elle est en tungstène,

zirconium ou hafnium elle crée l’arc et porte le gaz à haute T° elle favorise la

ionisation du gaz

b) le gaz : les gaz employés sont :

- l’argon

- l’azote

- l’hydrogène

- l’hélium

- l’air

Suivant le régime d’arc, les gaz et les intensités utilisés le procédé permet le découpage des fines et des fortes

épaisseurs.

Tous les aciers au carbone jusqu’à 80mm

Les aciers inoxydables jusqu’à 100mm

Les alliages légers jusqu’à 120mm

Le cuivre et ses alliages jusqu’à 100mm

2) Les différents modes de fonctionnement ou différents régime d’arc:
