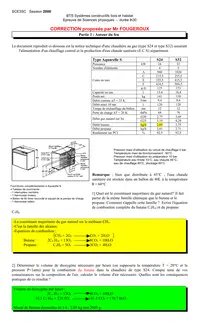

SCE3SC Session2000

BTS Systèmes constructifs bois et habitat Epreuve de Sciences physiques- duréelh30

CORRECTION proposée par Mr FOUGEROUX Partie 1 : Autour du feu

Le document reproduit ci-dessous est la notice technique d'une chaudière au gaz (type S24 et type S32) assurant l'alimentation d'un chauffage central et la production d'eau chaude sanitaire (E.C.S) séparément.

Fournitures complémentaires à Aquarelle S ·Tableau de commande : - 1 interrupteur sanitaire, - 1 thermostat limiteur, ·Ballon de 80 litres raccordé et équipé de la pompe de charge. - 1 thermostat ballon.

C 3 H 8.

Type Aquarelle S Puissance Nombre d'éléments

Cotes en mm

Capacité en eau Poids net Débit continuDT = 35 K Débit maxi 10 mn Temps de réchauffage du ballon Perte de chargeDT = 20 K

3 Débit gaz naturel (m /h)

Débit butane Débit propane Rendement sur PCI

S24 kW 24 4 A 940 C 215,5 E 335,5 F 424,5 f D 125 l. 15,4 kg 141 l/mn 9,4 l. 120 mn 12 daPa 68 G20 2,75 G25 3,19 kg/h 2,05 kg/h 2,01 % 92,5

S32 32 5 1020 255,5 415,5 504,5 153 18,8 158 9,4 120 12 76 3,69 4,29 2,75 2,71 92,5

Pression maxi d'utilisation du circuit de chauffage 4 bar Température maxi de fonctionnement : 90°C Pression maxi d'utilisation du préparateur 10 bar Température eau froide 10°C, eau chaude 45°C, eau de chauffage 80°C, stockage 60°C

Remarquebien que distribuée à 45°C , l'eau chaude : sanitaire est stockée dans un ballon de 80L à la température q= 60°C

1] Quel est le constituant majoritaire du gaz naturel? Il fait partie de la même famille chimique que le butane et le propane. Comment s'appelle cette famille ?Ecrire l'équation de combustion complète du butane C 4 H 10 et du propane

-Le constituantmajoritaire du gaz naturel est le méthane CH 4 . -C'est la famille des alcanes. -Equations de combustion :  CH 4 + 2O 2 CO 2 + 2H 2 O Butane :2C 4 H 10 + 13O 2 8CO 2 + 10H 2 O Propane :C 3 H 8 + 5O 2 3CO 2 + 4H 2 O

2] Déterminer le volume de dioxygène nécessaire par heure (on supposera la température T = 20°C et la pression P=1atm) pour la combustiondu butanedans la chaudière de type S24. Compte tenu de vos connaissances sur la composition de l'air, calculer le volume d'air nécessaire. Quelles sont les conséquences pratiques de ce résultat ?

Volume de dioxygène par heure : 2C 4 H 10 + 13O 2 8CO 2 + 10H 2 O 35.3 C 4 H 10 + 229.5O 2 141.3 CO 2 + 176.7 H 2 O

Masse de Butane demandée en 1 h : 2,05 kg soit 2050 g
