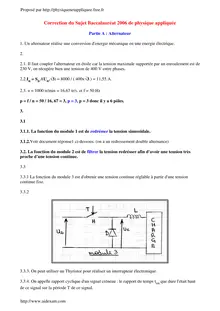

Correction du Sujet Baccalauréat 2006 de physique appliquée
Partie A : Alternateur
1. Un alternateur réalise une conversion d'energie mécanique en une energie électrique.
2.
2.1. Il faut coupler l'alternateur en étoile car la tension maximale supportée par un enroulement est de 230 V, on récupère bien une tension de 400 V entre phases. 2.2.In= Sn/(Un.3) = 8000 / ( 400x3) = 11,55 A. 2.3. n = 1000 tr/min = 16,67 tr/s. et f = 50 Hz
p = f / n = 50 / 16, 67 = 3,p = 3,p = 3 donc il y a 6 pôles.
3.
3.1
3.1.1. La fonction du module 1 est deredrésserla tension sinusoïdale.
3.1.2.Voir document réponse1 ci-dessous. (on a un redressement double alternance) 3.2. La fonction du module 2 est defiltrerla tension redrésser afin d'avoir une tension très proche d'une tension continue.
3.3
3.3.1 La fonction du module 3 est d'obtenir une tension continue réglable à partir d'une tension continue fixe.
3.3.2
3.3.3. On peut utiliser un Thyristor pour réaliser un interrupteur électronique.
3.3.4. On appelle rapport cyclique d'un signal créneau : le rapport du temps tonque dure l'était haut de ce si l sur la riode T de ce si l.
