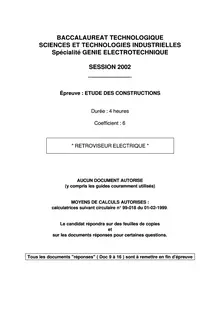

BACCALAUREAT TECHNOLOGIQUE SCIENCES ET TECHNOLOGIES INDUSTRIELLES
Spécialité GENIE ELECTROTECHNIQUE SESSION 2002 _____________ Épreuve : ETUDE DES CONSTRUCTIONS Durée : 4 heures Coefficient : 6 RETROVISEUR ELECTRIQUE " " AUCUN DOCUMENT AUTORISE (y compris les guides couramment utilisés) MOYENS DE CALCULS AUTORISES : calculatrices suivant circulaire n° 99-018 du 01-02-1999. Le candidat répondra sur des feuilles de copies et sur les documents réponses pour certaines questions. Tous les documents "réponses" ( Doc 9 à 16 ) sont à remettre en fin d'épreuve
DOSSIER TRAVAIL DEMANDE :Questionspages 1 à 81EREPARTIE : Analyse du fonctionnement 2EMEPARTIE : Vérification des performances 3EMEPARTIE : Etude technologique DOCUMENTS REPONSES :Doc 9 à 16 BAREME PREVISIONNEL 1EREPARTIE : 7 points 2EMEPARTIE : points 7 3EME 6PARTIE : points
DOSSIER SUR FEUILLES VERTESDOSSIER TECHNIQUECe dossier comporte 8 documents numérotés de DT 1 à DT 8.
Présentation générale
Fonctions techniques
Perspective éclatée (A4)
Dessin technique (A4 )
Données informatiques
Représentation simplifiée principe
Représentation simplifiée mouvements Rx, Rz
DT 1
DT 2
DT 3
DT 4
DT 5
DT 6
DT 7
RETROVISEUR ELECTRIQUE POUR AUTOMOBILE MISE SITUATION Actuellement les véhicules haut de gamme et moyenne gamme sont fréquemment équipés de rétroviseurs électriques situés à l’extérieur des portières avant. La commande de chaque rétroviseur est intégrée à l’accoudoir et permet de faire pivoter le miroir autour de deux axes afin d’obtenir l’orientation désirée (voir fig.1 ) Rétroviseur électrique Fig.1 FONCTION DE SERVICE DE L’OBJET DE L’ETUDE Energie électrique Ordres de fonctionnement Miroir en position Miroir en position quelconqueFP:ONETTUIARRELEORUMIROIR désirée par le conducteur DE 2 AXES A0 Rétroviseur électrique EXTRAITS DU CAHIER DES CHARGES : Les rotations du miroir autour des 2 axes sont de±9 degrésLe temps maxi pour assurer les 18 ° de rotation est de5 secondesLe moteur est alimenté sous12 voltsGROUPE DE COMMANDE : (voir figures page DT 2) Il comprend un moteur assurant les rotations indépendantes des pignons 7 et 14 grâce à un dispositif d’embrayage électromagnétique repéré EE Il est constitué de : - Moteur (10) - Réducteur n°1 (R1) et réducteur n°2 (R2) - Embrayage à commande électromagnétique (EE) - Pignon de sortie n°1 (7) et pignon de sortie n°2 (14)
DT1
DIAGRAMME FAST de la FONCTION FP : Orienter le miroir autour de deux axes :
FP : Orienter le miroir autour de deux axes
FP1 : Orienter le miroir autour de l’axe x
FP2 : Orienter le miroir autour de l’axe z
SCHEMA BLOC des FONCTIONS FT12 et FT22 :
FT11 : Guider en rotation autour de Ox
FT12 : Transmettre le mouvement de rotation autour de Ox
FT13 : Limiter les efforts de manœuvre
FT21 : Guider en rotation autour de Oz
FT22 : Transmettre le mouvement de rotation autour de Oz
Fréquence de rotation (w7/4 ) du pignon 7 de sortie du réducteur R1 en fonction de la position angulaireazdu miroir
Figure 1
Figure 2
w( pignon7/ support4) en rad/s
0.8
0.77
0.74 0.72
Visualisation des lignes de soudure à l'aide du logiciel Moldflow Mold Aviser
DT5
az
Point d’injection
17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 Repère
P LE RETROVISEUR ELECTRIQUE OUR AUTOMOBI
Extrait du catalogue constructeur : MICROMOTEUR À COURANT CONTINU
Type
Tension en Volt (V)
fréquence de rotation du moteur en tr/mn Puissance utile maxi en Watt (W) Couple moteur maxi en mNm (10-3N.m)
2130 CLL/2930
12 ou 24 V
800
0.05 0.6 mNm soit 0.6 10-3N.m
2140 CLL/2938 2150 CLL/2940 2160 CLL/2948
12 ou 24 V
600
0.3
5
12 ou 24 V
400
0.9
21
8 Vis CL S M3-25 1 Lame élastique C65 1 Crémaillère POM 1 Pignon POM 1 Fixation réducteur PA - 6 - 6 1 Réducteur(ensemble embrayage EE-réducteurs R1 R2)1 Fixation moteur PA - 6 - 6 1 Moteur 8 Insert C38 1 Lame élastique C65 1 Pignon POM 1 Crémaillère POM 1 Levier PA - 6 - 6 1 Support fixe PA - 6 - 6 1 Biellette PA - 6 - 6 1 Axe articuléPA - 6 - 6 1 Cadre support miroir PA - 6 - 6 Nombre Désignation Matière
NOMENCLATURE détaillée
Nomenclature
12 ou 24 ou 48V
400
3
71
m = 0.4m = 0.4 Z14= 13dentsr = 1/60(chaque réducteur)m = 0.4 Z7= 13 dents m = 0.4Observation
orte-miroir
Cadre1
Fig. 1 : Image de synthèse avec ¼ coupé
ort4 fixe
miroir pour l’étude de FT11 et FT21Modèle simplifié du support de Cette représentation très simplifiée d'une partie du mécanisme a pour but de faire comprendre les possibilités de mouvements entre les 3 principales pièces qui composent le support articulé du miroir. Les épaisseurs sont fortement augmentées et les possibilités de montage ne sont pas prises en compte.
ort4 fixe
Su
Fig. 2 : Perspective en position "neutre" (¼ coupé)
Fig. 3 : Perspective en "éclaté"
DT 6
Su
Miroir
orte-miroir
Cadre1
Axe articulé 2
Fi
Fig. 4
Rotation autour deOzdans lesens +
. 6 :Position « neutre »
Support4
Rotation autour deOxdans lesens +
Fig. 7
Mouvements possibles du su ort de miroi
FT 21 Guider en Rn/ Oz
Surfaces sphériques de centre O
FT 11 Guider en Rn/ Ox
DT 7
Cadre1
Fig. 5
Rotation autour de Oz dans lesens-
Principe Le mécanisme autorise 2 rotations : Rx et Rz entre le Cadre1et le Support4(fixe). Il s’articule comme un cardan ou une liaison « sphérique à doigt » de centre O, la rotation autour de Oy étant supprimée.
