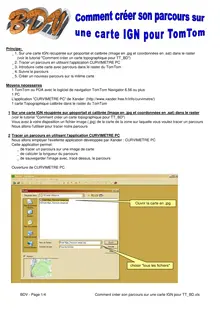

Principe:
_ 1. Sur une carte IGN récupérée sur géoportail et calibrée (Image en .jpg et coordonnées en .sat) dans le raster
(voir le tutorial "Comment créer un carte topographique pour TT_BD")
_ 2. Tracer un parcours en utilisant l'application CURVIMETRE PC
_ 3. Introduire cette carte avec parcours dans le raster du TomTom
_ 4. Suivre le parcours
_ 5. Créer un nouveau parcours sur la même carte
Moyens nécessaires
1 TomTom ou PDA avec le logiciel de navigation TomTom Navigator 6.56 ou plus
1 PC
L'application "CURVIMETRE PC" de Xander
(http://www.xander.free.fr/info/curvimetre/)
1 carte Topographique calibrée dans le raster du TomTom
1 Sur une carte IGN récupérée sur géoportail et calibrée (Image en .jpg et coordonnées en .sat) dans le raster
(voir le tutorial "Comment créer un carte topographique pour TT_BD")
Vous avez à votre disposition un fichier image (.jpg) de la carte de la zone sur laquelle vous voulez tracer un parcours
Nous allons l'utiliser pour tracer notre parcours
2 Tracer un parcours en utilisant l'application CURVIMETRE PC
Nous allons employer l'exellente application développée par Xander : CURVIMETRE PC
Cette application permet:
_ de tracer un parcours sur une image de carte
_ de calculer la longueur du parcours
_ de sauvegarder l'image avec, tracé dessus, le parcours
Ouverture de CURVIMETRE PC
choisir "tous les fichiers"
Ouvrir la carte en .jpg
BDV - Page 1/4
Comment créer son parcours sur une carte IGN pour TT_BD.xls
Nous allons étalonner l'échelle pour le calcul de distance
Faire : carte / propriété
Mettre la résolution à 96 dpi (résolution lorsque l'on fait un "printscreen")
Maintenant nous devons étalonner une distance
Il faut tracer une ligne sur une distance que vous connaissez grace à l'échelle de la carte
Pour tracer le 1er point d'une ligne il faut sélectionner le bouton
Puis faire de même pour un 2ème point
Vous obtenez une ligne
La distance s'affiche dans la fenêtre "Parcours" à droite
Pour étalonner il faut rentrer la vrai valeur de la distance de la ligne que nous avons tracé
Dans cet exemple la vrai valeur est 1km et non 1.35 km
Il faut faire Carte / Etalonner
Rentrer la vrai valeur en choisissant
Propriété de la carte
1er point
Bouton à sélectionner
2éme point
La distance s'affiche; à
comparer avec votre
distance connue
Vrai valeur à
rentrer
Cocher ce
point car nous
connaissons la
résolution ->
96dpi)
Résolution à renseigner
BDV - Page 2/4
Comment créer son parcours sur une carte IGN pour TT_BD.xls
Maintenant il suffit de tracer votre parcours en disposant les différents points de passage
Vous voyez au fur et à mesure la distance totale s'afficher dans la fenêtre de droite
Pour finir le parcours , si vous revenez au point de départ, cliquez sur le bouton
Maintenant il ne reste plus qu'a sauvegarder la carte pour l'utiliser dans le TomTom
3 Introduire cette carte avec parcours dans le raster du TomTom
Attention: le fait de passer par "CURVIMETRE PC" augmente le nombre de pixels de la carte en Y (hauteur)
Il faudra donc modifier un peu la valeur de la latitude du 2ème point de calibrage de votre carte dans le fichier .sat
Pour ouvrir le fichier .sat, utilisez l'application "Bloc-note" dans Demarrer/Programmes/Accessoires
Fichier avant parcours
Fichier issu de CURVIMETRE PC
Parcours tracé
Bouclage du
parcours
Distance du
parcours
Export du
fichier en .jpg
1° On voit l'augmentation des
pixels
2° Il faut donc modifier la
valeur de la latitude de ce
point
BDV - Page 3/4
Comment créer son parcours sur une carte IGN pour TT_BD.xls
4 Suivre le parcours
Il ne vous reste plus qu'à suivre votre parcours sur votre GPS TomTom
5 Créer un nouveau parcours sur la même carte
Pour faire un nouveau parcours à partir d'une même carte:
_ Rouvrir le fichier .jpg d'origine de la carte
_ Tracer un nouveau parcours à l'aide de CURVIMETRE PC (repartir du paragraphe 2)
_ Sauvegarder le nouveau fichier .jpg dans le répertoire raster en lieu et place du précédent
_ Ne pas modifier le fichier .sat (car vous avez le même positionnement de carte)
Attention: les 2 fichiers .jpg et .sat doivent avoir le même nom
BDV - Page 4/4
