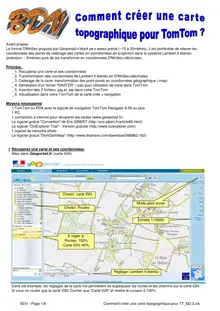

Avant propos:
Le format D°MnSec proposé par Géoportail n'étant pa s assez précis (~15 à 30mètres), il est préférable de relever les
coordonnées des points de calibrage des cartes en coordonnées en projection dans le système Lambert II étendu
(précision ~ 3mètres) puis de les transformer en coordonnées D°MnSec+décimales
Principe:
_ 1. Récupérez une carte et ses coordonnées
_ 2. Transformation des coordonnées de Lambert II étendu en D°MnSec+décimales
_ 3. Calibrage de la carte: transformation des point pixels en coordonnées géographique (.map)
_ 4. Génération d'un fichier "RASTER" (.sat) pour utilisation de carte dans TomTom
_ 5. Insertion des 2 fichiers .jpg et .sat dans votre TomTom
_ 6. Visualisation dans votre TomTom de la carte crée + navigation
Moyens nécessaires
1 TomTom ou PDA avec le logiciel de navigation TomTom Navigator 6.56 ou plus
1 PC
1 connection à internet pour récupérer les cartes (www.geoportail.fr)
Le logiciel gratuit "Convertion" de Eric SIBERT (http://eric.sibert.fr/article80.html)
Le logiciel "OziExplorer Trial" - Version gratuite (http://www.oziexplorer.com)
1 logiciel de retouche photo
Le logiciel gratuit "DomDomMap" (http://www.divshare.com/download/568962-162)
1 Récupérez une carte et ses coordonnées:
Allez dans
Géoportail.fr
(carte IGN)
Dans cet exemple, les réglages de la carte me permettent de superposer les routes et les chemins sur la carte IGN
Si vous ne voulez que la carte IGN: Cocher que "Carte IGN" et mettre le curseur à 100%
A régler à:
Routes: 100%
Carte IGN: 40%
Choisir: carte IGN
Mode plein écran
Echelle 1/10000
Réglage: Lambert II étendu
Choisir: Routes
BDV - Page 1/8
Comment créer une carte topographique pour TT_BD 3.xls
Recherchez la zone géographique voulue
Configuration:
Echelle 1/10000 ème (ou autre, voir la précision que vous voulez)
Mode plein écran
Effacez les boites de dialogue sur la carte
Appuyer sur "Impr écran"
Ne pas bouger la carte sur Géoportail et ne pas quitter l'application
Relevez les coordonnées de 2 points (Servez-vous du pointeur qui est plus précis que la petite main):
1er point: en haut et à gauche (pas au bord directement mais à ~2mm) prendre un point de repère
facilement identifiable sur la carte (une croix de préférence)
2ème point: en bas et à droite (pas au bord directement mais à ~2mm) prendre un point de repère
facilement identifiable sur la carte (une croix de préférence)
Notez pour chaque points les coordonnées géographiques sur la ligne du bas de la page
Le X (coordonnée en projection) qui correspondra à la LATITUDE après transformation
Le Y (coordonnée en projection) qui correspondra à la LONGITUDE après transformation
Allez dans un
logiciel de retouche photo
(ex sur PhotoShop)
Détourez la carte pour n'avoir en image que la zone voulue de la carte
Attention: vos 2 points de calibrage doivent être inclus dans cette image
Sauvegardez le fichier en .bmp (pour utilisation dans OziExplorer); lui donner un nom explicite
Astuce: Imprimez la carte et notez dessus les 2 points avec leurs coordonnées, ce sera plus facile pour les
retrouver par la suite
Effacement boites de
dialogues
X et Y du point de
coordonnées du pointeur
Se servir de ce
pointeur pour un
positionnement plus
précis des
coordonnées
1er point à relever
(Si possible à prendre
sur une croix)
2ème point
Effacement boites
de dialogues
BDV - Page 2/8
Comment créer une carte topographique pour TT_BD 3.xls
Voici la carte que vous devez obtenir
2 Transformation des coordonnées de Lambert II étendu en D°MnSec+décimales
Nous emploierons le logiciel gratuit "Convertion " de Eric SIBERT
Champ "Départ":
_ Configurez en LT2+
_ Rentrez les coordonnées X dans le champ "Easting (m)"
_ Rentrez les coordonnées Y dans le champ "Northting (m)"
Champ "Arrivée":
_Configurez en W GS84
Champ "Unité":
_Configurez en degres minutes secondes
Lancez la conversion en appuyant sur "Convertir"
Relevez les coordonnées Latitude et Longitude (tous les chiffres !)
Recommencez l'opération pour chaque point de coordonnées de vos cartes
BDV - Page 3/8
Comment créer une carte topographique pour TT_BD 3.xls
3 Calibrage de la carte: transformation des point pixels en coordonnées géographique (.map)
Nous emploierons un logiciel nommé
OziExplorer
; la version utilisée de OziExplorer est la version gratuite qui
n'autorise que la création de 2 points d'étalonnage (1 en Haut à Gauche et 1 en Bas à Droite)
Lancez le logiciel OziExplorer - Nota, ce logiciel se bloque au bout d'une heure, il suffira de le relancer
Il faut configurer le logiciel OziExplorer dans le bon mode d'affichage des coordonnées
Entrez dans le sous menu
"Configuration"
Choisir la région dans
laquelle se trouvera la
carte
Affichage en DD MN SS
Onglet "Cartes"
Sauvegarde de votre configuration
BDV - Page 4/8
Comment créer une carte topographique pour TT_BD 3.xls
Nous allons maintenant travailler sur l'image issue de géoportail
Dans le menu "fichier" cliquez sur "Ouvrir et calibrer une image"
L'image apparaît à l'écran
Définition des 2 points d'étalonnage
Point N° 1
Dans le champ à droite cliquer sur l'onglet "
Point 1
"
Allez sur la carte; le pointeur s'est transformé en croix et est apparu une loupe à gauche pour pointer
précisément
En
Haut à Gauche
pointez exactement sur le point de coordonnées que vous avez relevé dans "Géoportail"
Clic gauche; Le point est fixé et apparaît maintenant en rouge sous forme de cible
Allez dans les champs à droite et entrez les coordonnées relevées dans géoportail
Lat
dans le champs Deg inscrivez les Degrés (2 premier chiffres) puis dans le champs Minutes.m (les 7
autres chiffres par groupe de 2 séparé par un espace)
puis dans le champs N/S rentrez la lettre N ou S
le résultat doit être de la forme: 48
04 43.444
N
(rappel: un espace entre les Mn et les Secondes)
Long
dans le champs Deg inscrivez les Degrés (2 premier chiffres) puis dans le champs Minutes.m (les 7
autres chiffres par groupe de 2 séparé par un espace)
puis dans le champs E/W rentrez la lettre E ou W (W =Ouest en Français)
le résultat doit être de la forme: 02
41 55.974
N
(rappel: un espace entre les Mn et les Secondes)
Point N° 2
Dans le champ à droite cliquer sur l'onglet "
Point 2
"
En
Bas à Droite
pointez exactement sur le point de coordonnées que vous avez relevé dans "Géoportail"
Clic gauche; Le point est fixé et apparaît maintenant en rouge sous forme de cible
Puis refaire les même opérations que pour le point 1
Ouvrir et calibrer une
BDV - Page 5/8
Comment créer une carte topographique pour TT_BD 3.xls
Puis appuyez sur "Sauver"
Un fichier .map a été créé et il porte le même nom que celui que vous avez donné à votre carte
Attention: Les fichiers : de la carte (.jpg) et des coordonnées (.map) doivent porter le même
nom et doivent être dans le même répertoire
4 Génération d'un fichier "RASTER" pour utilisation de carte dans TomTom: fichier image (.jpg) + fichier
des coordonnées (.sat)
Nous emploierons un logiciel nommé
DomDomMaps
qui est gratuit
Lancez le logiciel
Se mettre sur l'onglet "Carte OziExplorer - GoogleMV"
Dans la partie gauche "Fichiers des vues .MAP:"
Se mettre en dessous de la colonne "Fichier configuration <MAP>"
Cherchez le fichier .map correspondant à la carte (ouvrir le petit explorateur) et cliquer dessus; le fichier .bmp est
automatiquement récupéré dans la colonne de droite "Fichier image associé (.jpg; .bmp)"
Dans la partie droite "Valeur Zoom pour le fichier "Sat""
On peut agir sur ces valeurs , Le Mini à 1 et la Maxi à 50
Dans la partie droite "Répertoire de Sortie cartes Bitmap Tomtom"
Choisir le répertoire dans lequel sera crée le dossier "Raster00" qui contiendra les 2 fichiers .jpg et .sat pour
fonctionner dans votre TomTom
En bas à droite:
Une fois tous les paramètres OK, cliquez sur ce bouton pour la création de la carte SAT
Nota: le fichier image .bmp de votre carte sera transformé en fichier .jpg par ce logiciel
Zoom sur la zone du
pointeur
1er point
2ème point
Onglets des 2 points
à renseigner
Coordonnées à
rentrer
Sauvegarde
BDV - Page 6/8
Comment créer une carte topographique pour TT_BD 3.xls
5 Insertion des 2 fichiers .jpg et .sat dans votre TomTom
Copiez les 2 fichiers .jpg et .sat du dossier "raster00" crée par DomDomMap dans la carte mémoire du TomTom
Ouvrez la carte mémoire à la racine
Recherchez le dossier 'raster" . Si il n'existe pas , le créer
Collez y les 2 fichiers
6 Visualisation dans votre TomTom de la carte crée + navigation
Assurez vous que votre carte mémoire est bien dans le TomTom
Allumez votre TomTom
Allez dans le menu "Explorer carte"
Cocher le mode "Images" dans la partie "Options"
Onglet OziExplorer
Pour rechercher la carte
Zoom:
Mini à 1
Maxi à 50
Répertoire de sortie
du dossier "raster00"
Sauver
Collez les 2 fichiers dans ce
dossier "raster"
Mode
explorer
carte
Cochez cette case
pour visualiser les
cartes
BDV - Page 7/8
Comment créer une carte topographique pour TT_BD 3.xls
Réglez le niveau de zoom (ascenseur de droite) en allant vers le bas jusqu'à ce que la carte apparaisse
Important: Contrairement au mode de navigation normal ou c'est la carte qui défile sous le pointeur qui lui reste fixe;
dans ce mode de navigation c'est le pointeur de votre position qui va se déplacer sur une carte fixe.
Donc, à chaque fois que votre pointeur de position sortira de la carte, il suffira de cliquer sur la flèche en haut à
droite ou bien passez votre doigt sur l'écran et faites glisser pour recentrer la carte
Si vous avez une grande zone géographique, vous pouvez soit:
_ Faire plusieurs cartes
_ Procédure lorsque vous plusieurs cartes:
_ Sortir les cartes de géoportail: print screem -> rognage des bords -> impression de la carte
_ Notez sur chaque carte papier que vous avez imprimé: Les 2 points de coordonnées (X & Y)
_ Transformez pour chaque carte les coordonnées en D°MnSec+décimales, marquez ces valeurs sur chaque
cartes
_ Utilisez OziExplorer pour chaque carte: entrez les coordonnés des 2 points
(HG et BD) -> génération du
fichier .map)
_ Utilisez DomDoMap pour toutes cartes en même temps -> génération du dossier "raster01"
_ Assembler plusieurs cartes pour n'en faire qu'une seule
_ Assemblez toutes les cartes avec un logiciel de dessin (attention: l'assemblage doit être parfait !!)
_ Notez les 2 points de coordonnées (X & Y) (1er point en Haut à Gauche; 2ème point en Bas à Droite)
_ Transformez les coordonnées en D°MnSec+décimales, marquez ces valeurs sur la carte
_ Utilisez OziExplorer pour la carte: entrez les coordonnés des 2 points
(HG et BD) -> génération du fichier
.map)
_ Utilisez DomDoMap pour la carte -> génération du dossier "raster01"
Voilà vous pouvez maintenant vous balader suivant la carte et voir en permanence votre position
Conseils:
_ Bien faire attention à la translation verticale ou latérale pour avoir des cartes continues et qui se chevauchent
correctement lors du déplacement de la vue sur géoportail
_ Il faut prévoir une zone de recouvrement des cartes (mini 5mm sur chaque bord)
_ Comment corriger le positionnement des cartes dans le TomTom ?
Si vous constatez un décalage de le carte par rapport aux routes tracées par le TomTom;
Voir le tutoriel "Comment corriger les coordonnées d'une carte Topographique pour TT_BD"
Zoom pour
afficher la
carte
Cliquez ici pour recentrer la carte ou
passez votre doigt sur l'écran pour
faire glisser la carte
Menu option pour cocher la
case "Images"
BDV - Page 8/8
