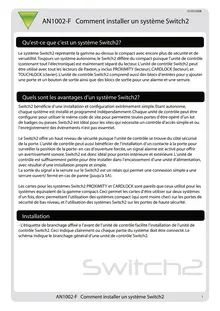

AN1002-F Comment installer un système Switch2
Paxton Access
Qu’est-ce que c’est un système Switch2?
Le système Switch2 représente la gamme au-dessus le compact avec encore plus de sécurité et de
versatilité. Toujours un système autonome, le Switch2 diffère du compact puisque l’unité de contrôle
(contenant tout l’électronique) est maintenant séparé du lecteur. L’unité de contrôle Switch2 peut
être utilisé avec tout les lecteurs de Paxton, y inclus PROXIMITY (lecteur), CARDLOCK (lecteur), et
TOUCHLOCK (clavier). L’unité de contrôle Switch2 comprend aussi des blocs d’entrées pour y ajouter
une porte et un bouton de sortie ainsi que des blocs de sortie pour une alarme et une serrure.
Quels sont les avantages d’un système Switch2?
Switch2 bénéficie d’une installation et configuration extrêmement simple. Etant autonome,
chaque système est installé et programmé indépendamment. Chaque unité de contrôle peut être
configurer pour utiliser le même code de site pour permettre toutes portes d’être opéré d’un lot
de badges ou passes. Switch2 est idéal pour les sites qui nécessite un contrôle d’accès simple et ou
l’enregistrement des événements n’est pas essentiel.
Le Switch2 offre un haut niveau de sécurité puisque l’unité de contrôle se trouve du côté sécurisé
de la porte. L’unité de contrôle peut aussi bénéficier de l’installation d’un contacte à la porte pour
surveiller la position de la porte- en cas d’ouverture forcée, un signal alarme est activé pour offrir
un avertissement sonore. Switch2 est donc idéal pour portes intérieure et extérieure. L’unité de
contrôle est suffisamment petite pour être installer dans l’encaissement d’une unité d’alimentation,
avec résultat d’une installation propre et simple.
La sortie du signal a la serrure sur le Switch2 est un relais qui permet une connexion simple a une
serrure ouvert/ fermé en cas de panne (jusqu’à 5A).
Les cartes pour les systèmes Switch2 PROXIMITY et CARDLOCK sont pareils que ceux utilisé pour les
systèmes équivalent de la gamme compact. Ceci permet les cartes d’être utiliser sur deux systèmes
d’un fois, donc permettant l’utilisation des systèmes compact (qui sont moins cher) sur les portes de
sécurité de bas niveau, et lstèmes Switch2 sur les portes de haute sécurité.
Installation
- L’étiquette de branchage affixé a l’avant de l’unité de contrôle facilite l’installation de l’unité de
contrôle Switch2. Ceci indique clairement ou chaque partie du système doit être connecté. Le
schéma indique le branchage général d’une unité de contrôle Switch2.
Switch2
1AN1002-F Comment installer un système Switch2En
tr
ees
C
ar
d r
eader or keypad
Alarme 12V CC
Alimentation 12V CC
Lecteur
Switch2
Rouge 12V Bell
Marron 12v
Orange Unité de 0v
Vert commande N.C. *
Jaune N.O.
Bleu Com
Mauve
Attention! Controller que votre Noir
lecteur functionne avec 12V, le 5V a besoin d'être ajusté Contact
avec l' unité de controle.Voir
instructions pour plus de détails.BP Sortie
* Pour une fermeture normalement
ouvert (Ventouse), le fil utilisé pour Contacteur de porte
créer un lien avec le 0v doit être
connecté à la sortie ‘N.C.’
EXIT
Bouton de sortie Gâches normalement
fermées
Connexion de l’alimentation - l’unité de contrôle Switch2 nécessite une alimentation de 12v
CC connecté aux terminaux « 12v » et « 0v ». Une alimentation simple de 12v peut être utiliser.
Autrement, pour des installations de plus haute sécurité, une alimentation avec une batterie de
secours peut être utiliser. L’alimentation choisie doit être capable de donner suffisamment de
courant pour fournir le lecteur (100mA), l’alarme (si installé) et la serrure attachée au système.
Du courant en plus devrait être fourni, surtout si une batterie de secours est ajoutée car de
l’alimentation en plus sera nécessaire pour chargé la batterie.
Connexion du lecteur - Tous les lecteurs et claviers de Paxton Access peuvent être connecter à un
système Switch2. Les fils sur tous lecteurs sont identifiés par une couleur pour correspondre aux
entrées marquées de l’unité de contrôle. La seule exception a cette règle est la gamme courante de
lecteurs PROXIMITY qui fonctionnent a 12v CC. Pour ceci, le fil rouge d’un de ces lecteurs doit être
connecter directement au terminal « 12v ».
Installer deux lecteurs - Une unité de contrôle Switch2 peut être connectée à deux lecteurs pour
permettre l’installation d’une porte avec contrôle d’accès des deux cotés. Pour les installations
PROXIMITY, TOUCHLOCK et CARDLOCK, les deux lecteurs sont connectés aux même terminaux.Switch2
2AN1002-F Comment installer un système Switch2
Relais de porte Alim
AlarmeConnexion de serrure - l’alimentation pour la serrure choisie est prise directement de
l’alimentation générale, bien que ça soit souvent plus facile de le brancher aux terminaux « 12v » et
« 0v » sur l’unité de contrôle Switch2. La connexion 0v est connecté a travers l’unité de contrôle au
relais pour permettre le Switch2 de contrôler la serrure. Si une serrure ‘ouverte en cas de panne’ est
utilisé, le fil « 0v » est connecté par les terminaux « N.C. » et « Com », tandis qu’une serrure ‘fermé en
cas de panne est connecerminaux « N.O. » et « Com ».
Bouton de sortie - Un bouton de sortie est connecté aux terminaux « Exit » et « Black » (0v) sur
la section de connexion lecteur. Les terminaux « Exit » peuvent être utiliser pour de nombreuses
applications, connecté a un bouton du genre « appuyer pour effectué », ils relâchent la serrure pour
le temps spécifié. Autrement, une minuterie avec un contact d’échange sans tension (par exemple
une minuterie de chauffage central) peut être utiliser pour garder une porte ouverte pendant
les périodes programmées. Avec les systèmes CARDLOCK et PROXIMITY, une minuterie peut être
utiliser pour changer la validité de groupes différents aux moments différents de la journée. Pour
faire ceci, la carte ‘Time Zones’ est utilisée au lecteur pour changer le fonctionnement des fils de
sortie. Les deux horaires de la minuterie peuvent en suite être initialisé avec les cartes de zone de
couleurs. Ceci déterminera quelles couleurs de cartes ont accès a la porte pendant les deux horaires
différents de la minuterie. Si aucun de ses fonctions est nécessaire, le fils de sortie peuvent être
laisser déconnecter.
Contact porte - Un contact porte est connecté aux terminaux « Contact » et « Black » (0v) sur la
section de connexion lecteur. Un contact porte devrait donner un contact fermer lorsque la porte
est fermée.
Alarme - Une alarme peut être connecter aux terminaux « Bell » et « 12v ». Dans l’événement
d’alarme, le terminal « Bell » sera connecter au terminal « 0v », faisant sonner l’alarme. Lorsqu’un
clavier TOUCHLOCK est utilisé avec une unité de contrôle Switch2, l’alarme sonnera quand la touche
« Doorbell » (sonnerie) est appuyer.
Carte plus code confidentiel - Si un lecteur (PROXIMITY ou CARDLOCK) et un clavier TOUCHLOCK
doivent être utiliser sur la même porte, deux systèmes Switch2 doivent être utiliser. Les relais sur
les deux systèmes doivent être liés pour qu’un accès valide des deux systèmes soit requis avant
que la porte s’ouvre. Pour une porte « ouverte en cas de panne », les relais doivent être brancher en
parallèle, pour les portes « fermées en cas de panne », les relais doivent être brancher en série. Due
aux besoins de programmation différents des claviers TOUCHLOCK, les lecteurs ne peuvent pas être
combiner sur un seul Switch2.
