VERIFICATION DE L'INSTALLATION D'UN SYSTEME SOLAIRE COMBINEDans le cadre de l'appellationEntreprise : PHOTON ENERGIESIRET sur la facture : 482 715 448 00015Représentée par : TIJONNom de l'utilisateur : TIJON Adresse de la visite :1555 CHEMIN DU PLATEAU38300 ST SAVIN Visite effectuée le : 21/05/2010par : MENELLA RemyN° de mission : 12403llllCONDITIONS D'INTERVENTIONL'installation décrite ci-après a été visitée dans le cadre du contrat liant Qualigaz à Qualit'EnR. Ce contrat a pour objectif d'assurer le suivides prestations des installateurs titulaires de l'appellation Qualisol.Ce contrôle est réalisé sur la base du référentiel Qualité mis au point avec l'association Qualit'EnR et ne constitue en aucun cas un contrôlede la conformité aux règles de l'art de l'ensemble de l'installation solaire présente.A l'issue de cet audit, les actions par l'association Qualit'EnR sont les suivantes :Cas 1 "Excellente prestation" : l'installation est réalisée dans les règles de l'art sans aucun défaut. L'entreprise n'a aucune actioncomplémentaire à mener. Cas 2 "Prestation satisfaisante" : l'installation présente entre 1 et 5 défauts mineurs qui ne remet(tent) pas pour autant lefonctionnement de l'installation en cause. L'entreprise doit corriger sous 6 semaines les défauts constatés et retourne une attestationde correction des défauts à Qualit'EnR. En l'absence de retour de l'entreprise dans le délai imparti, le droit d'usage de la marqueQualisol sera suspendu ...

Informations

Publié par
Nombre de lectures 82
Langue Français

Extrait

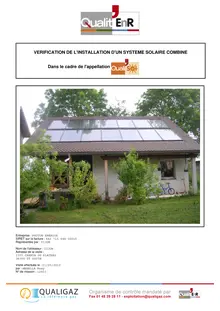

VERIFICATION DE L'INSTALLATION D'UN SYSTEME SOLAIRE COMBINE
Dans le cadre de l'appellation
Entreprise : PHOTON ENERGIE SIRET sur la facture : 482 715 448 00015 Représentée par : TIJON
Nom de l'utilisateur : TIJON Adresse de la visite : 1555 CHEMIN DU PLATEAU 38300 ST SAVIN
Visite effectuée le : 21/05/2010 par : MENELLA Remy N° de mission : 12403
CONDITIONS D'INTERVENTION
L'installation décrite ciaprès a été visitée dans le cadre du contrat liant Qualigaz à Qualit'EnR. Ce contrat a pour objectif d'assurer le suivi des prestations des installateurs titulaires de l'appellation Qualisol.
Ce contrôle est réalisé sur la base du référentiel Qualité mis au point avec l'association Qualit'EnR et ne constitue en aucun cas un contrôle de la conformité aux règles de l'art de l'ensemble de l'installation solaire présente.
A l'issue de cet audit, les actions par l'association Qualit'EnR sont les suivantes :
Cas 1 "Excellente prestation": l'installation est réalisée dans les règles de l'art sans aucun défaut. L'entreprise n'a aucune action l complémentaire à mener. Cas 2 "Prestation satisfaisante": l'installation présente entre 1 et 5 défauts mineurs qui ne remet(tent) pas pour autant le l fonctionnement de l'installation en cause. L'entreprise doit corriger sous 6 semaines les défauts constatés et retourne une attestation de correction des défauts à Qualit'EnR. En l'absence de retour de l'entreprise dans le délai imparti, le droit d'usage de la marque Qualisol sera suspendu par Qualit'EnR comme défini dans le règlement d'usage. La suspension sera effective tant que l'entreprise n'aura pas communiqué à Qualigaz l'attestation de correction des défauts complétée. Cas 3 "Prestation insuffisante": l'installation présente plus de 5 défauts mineurs ou 1 défaut majeur qui remet en cause le bon l fonctionnement de l'installation. L'entreprise doit corriger sous 6 semaines les défauts constatés et retourner une attestation de correction des défauts avec une demande de contrevisite à Qualigaz. En l'absence de retour de l'entreprise dans le délai imparti, l'appellation Qualisol de l'entreprise sera suspendue par Qualit'EnR comme prévu dans le règlement d'usage de l'appellation. La suspension sera effective tant que l'entreprise n'aura pas fait effectuer une contrevisite confirmant que l'ensemble des défauts constatés ont été corrigés. Cas 4 "Prestation Défaillante": l'installation présente plus d'un défaut majeur qui remettent en cause le bon fonctionnement de l l'installation. L'entreprise doit corriger sous 6 semaines les défauts constatés et retourner une attestation de correction des défauts avec une demande de contrevisite à Qualigaz. En l'absence de retour de l'entreprise dans le délai imparti, l'appellation Qualisol de l'entreprise sera suspendue par Qualit'EnR comme prévu dans le règlement d'usage de l'appellation. La suspension sera effective tant que l'entreprise n'aura pas fait effectuer une contrevisite confirmant que l'ensemble des défauts constatés ont été corrigés
Dans le cas d'une contrevisite, celleci sera à la charge de l'installateur (montant 2009 : 130 € H.T. facturé par Qualigaz).
Suspension d'appellation
En cas de suspension d'usage de la marque Qualisol, l'entreprise n'aura plus le droit de faire référence à l'appellation Qualisol, elle sera enlevée des listes des entreprises Qualisol, et ne pourra pas renouveler son appellation pour le millésime suivant tant que la suspension sera effective.
Contrevisite
L'objet d'une contrevisite est de contrôler uniquement la correction des nonconformités constatées lors de l'audit de l'installation. La contrevisite est obligatoire pour lever des réserves émises sur un défaut majeur "EcM". L'organisme de contrôle doit en liaison directe avec l'installateur se charger d'effectuer les contrevisites commandées et payées par un installateur suite à un résultat d'audit de niveau "cas 3" ou "cas 4". La programmation de l'audit se fait avec l'installateur et le client. Suite à la visite de l'installation, l'organisme de contrôle rédige un rapport d'audit simplifié qu'il transmet à l'entreprise auditée et à Qualit'EnR.
DONNEES DE L'ENTREPRISE
Identification de l'entreprise L'entreprise était présente lors de la visite de l'installation ? => oui Capteurs utilisés Marque : SONNENKRAFT Modèle : IDMK Surface totale d'entrée (m²) : 35 Le contrôleur atil eu accès aux documents techniques éventuels ? 1 Si non motif : Le contrôleur atil eu les avis techniques correspondants éventuels ? 1 Si non motif : Installation solaire utilisée Marque : Sonnenkraft / Sonnenkraft Modèle : + PSC 1000  IDMK Volume ballon : 2000 Famille de système : => Système à circuit fermé sous pression Le contrôleur atil eu accès aux documents techniques éventuels ? 1 Si non motif : Le contrôleur atil eu les avis techniques correspondants éventuels ? 1 Si non motif : Appoint intégré éventuel
Appoint intégré éventuel : => Autre : PAC geothermie Puissance de la résistance électrique du ballon (kW) : Appoint séparé éventuel Appoint séparé éventuel => Pas d'appoint En cas d'appoint électrique, type de contrat : => L'appoint intégré estil asservi aux heures creuses ? => non Mode d'implantation des capteurs Mode d'implantation des capteurs : => intégrés en toiture Orientation des capteurs (à partir du sud, positif vers l'Ouest) : 6 Inclinaison (horizontal : 0°  vertical : 90°) : 34 Ombrage (masques éventuels)  azimut Ombrage (masques éventuels)  hauteur angulaire Distance de tuyaux entre capteurs et ballon solaire (environ, en mètres) 5
GRILLE DE VISITE REMPLIE AVEC L'AIDE DE L'UTILISATEUR OU DU PROPRIETAIRE
Identification de l'utilisateur Nombre de personnes (en moyenne) : 4 Installation avant mise en place du SSC (type et âge du système de chauffage et de production d'ECS antérieur) : CHAUD FIOUL Respect de la charte Qualisol La charte Qualisol atelle été évaluée : => oui Si non, préciser le motif Point 3 de la charte Qualisol Le client atil préalablement à l’installation du système solaire combiné reçu de la part de l’installateur une information sur le choix des solutions adaptées à ses besoins ? => oui Pertinence de l’information : => bonne Point 4 de la charte Qualisol Le client atil préalablement à l’installation du système solaire combiné reçu de la part de l’installateur un devis descriptif écrit ? => oui Pertinence du devis par rapport à l’installation : => bonne Point 5 de la charte Qualisol Le client atil préalablement à l’installation du système solaire combiné reçu de la part de l’installateur une information sur les démarches nécessaires à suivre ? => oui Pertinence de l'information : => bonne Point 7 de la charte Qualisol Le client atil après l’installation du système solaire combiné reçu de la part de l’installateur les documents relatifs aux conditions de garantie et d’entretien du matériel : => oui Précisez les documents remis : => notice d'utilisation et d'entretien Point 8 de la charte Qualisol La facture estelle descriptive et détaillée ? => oui Les éventuelles attestations ontelles été suffisantes pour l'obtention des aides publiques ? => oui Point 9 de la charte Qualisol Le client atil eu l'occasion de signaler une anomalie ou un incident de fonctionnement à l’installateur : => non Si oui, de quoi s'agissaitil ? Dans ce cas, l'installateur atil remédié rapidement au problème ? => sans objet
SO
X
X
X
X
X
X
X
Point à vérifier Oui Non NV Capteurs et tuyauteries à l'extérieur Implantation des capteurs Le capteur est à moins de 1 mètre d'un conduit de fuméeX Les capteurs sont installés en surimposition : Espace entre capteur et toiture suffisant (conforme aux prescriptions du fabricant) Les capteurs sont fixés sur un élement de structure porteuse (chevron, panne, fermette,…) Utilisation de pattes de fixations adaptées à la toiture (conforme aux prescriptions du fabricant) Les capteurs sont installés en intégration : Capote, couloirs latéraux et bavette en placeX Présence de contrepente au niveau de la bavette ou de la capoteX les capteurs sont installés en terrasse ou au sol : Le châssis support est correctement dimensionné (conforme aux prescriptions du fabricant) Le châssis est fixé au sol ou correctement lesté Orientation/emplacement des capteurs : Les capteurs sont orientés dans un secteur compris entre 70° et + 70° par X rapport au sud L'inclinaison des capteurs est inférieure à 18° (ou 33%)X L'inclinaison des capteurs est comprise entre 18° (ou 33%) et 30° (ou 60%) sans note de calcul présentant les performances estimées et sans X qu'un autre positionnement indépendant de la toiture permettant une inclinaison plus forte n'ait été envisagé (au s Les capteurs subissent un masque manifestement défavorable non pris en X compte dans calcul apports solaires au 10.b Traversée de toiture En toiture inclinée, la pénétration se fait par le biais d'une chatière ou d'un dispositif équivalent. En traversée d'une paroi verticale, la pénétration se fait à l'horizontale par l'intermédiaire d'un manchon métallique et d'une collerette d'étanchéité.
01B3
01B1
01B2
Ref. 01A
03B
02C
02B2
03A
02A
02B1
01C1 01C2
01D1
01D2
En traversée d'une toiture terrasse, la pénétration se fait à la verticale par 03C l'intermédiaire d'une crosse dirigée vers le bas  Circuit primaire  Circuit primaire extérieur  Calorifugeage 04A11 Absence du calorifugeage 04A12 Détérioration du calorifugeage 04A2 Absence de protection antiUV sur le calorifugeage  Purgeur en Point haut (ou bouteille de dégazage) Si préconisé par le fabricant, le (ou les) dispositif(s) de purge permettant le 04A31 dégazage du circuit primaire de l'installation existe(nt) et assure(nt) bienX sa(leur) fonction(s). Présence de vanne d'isolement en amont du dispositif de purge 04A32X automatique. 04A33 La/les vannes d'isolement des purgeurs automatiques sont ouvertes 04A4 Présence d'une contre pente sur système Drainback  Circuit primaire intérieur Respect du volume du vase d'expansion primaire prescrit par le fabricant 04B01X ou note de calcul (volume circuit, tarage soupape, ...) 04B02 La soupape de sécurité est présenteX 04B03 La soupape de sécurité est raccordée à un réceptacleX Présence de vanne d'isolement entre les capteurs et les organes de 04B04 sécurité 04B05 Présence d'une fuite caractérisée (goutte, flaque, …) 04B06 Présence de manomètre sur le circuitX 04B07 Présence d'une vanne de remplissage raccordée au réseau d'eau public 04B08 Vanne de vidange présente et placée en point basX 04B09 Réceptacle sous soupape est vide ou niveau du fluide repéréX 04B10 En présence d'un antigel, affichage de la marque et du type.X 04B11 Calorifugeage des canalisations absent 04B12 Calorifugeage des canalisations endommagé ou incomplet Pression dans le circuit trop faible (calcul en fonction de la hauteur de la 04B13 colonne d'eau) sauf dispositif spécifique
X X X
X
X
X
Commentaires
X
X
Réponse
POINTS TECHNIQUES VERIFIES SUR L'INSTALLATION
X X
X
X
X
X
X
X
X
X
Dans le neuf, note de calcul des émetteurs détaillée
Présence d'une fuite caractérisée (goutte, flaque, …)
Respect des raccordements hydrauliques (conforme aux prescriptions et schémas du fabricant)
X
Schéma de raccordement du système conforme aux prescriptions du fabricant
Schéma de raccordement du système conforme aux prescriptions du fabricant
X X
X
X
Absence de mitigeur thermostatique ou autre dispositif limiteur de température (échangeur à plaque, …)
Le groupe de sécurité ECS du ballon n'est pas raccordé à une évacuation d'eau.
Ratio surface capteurs / surface chauffée (entre 8 et 15%) ou ratio surf capteurs / besoin en énergie autour de 1m²/1 000 kWh
X
Présence d'un justificatif de dimensionnement détaillé des apports du SSC (avec prise en compte des caractéristiques des émetteurs)
Présence d'un justificatif de l'évaluation des besoins thermiques du bâtiment
Raccordement d'un circuit sur des piquages nonprévus pour cet usage
Prise en compte du volume de stockage dans le dimensionnement du vase d'expansion (conforme aux prescriptions du fabricant)
X
Raccordements électriques
Ref. 04B14 04B15
Circuit d'eau chaude sanitaire
Alimentation électrique de la résistance d'appoint du ballon non protégée par DDRHS inférieur ou égal 30 mA (protection personne)
Masse métallique du ballon et résistance d'appoint non reliées à la terre
Alimentation électrique de la résistance d'appoint est protégée contre les surintensités en tête de ligne (protection des biens)
Protection contre les contacts directs assurée (enveloppe des matériels, isolation des conducteurs, connexion dans boite de raccordement)
Implantation non règlementaire du ballon dans un local contenant une baignoire ou une douche
X
Commentaires
Point à vérifier Oui Non NV Inversion de tuyauterie entre le départ et le retourX Présence de clapet antiretour sur le circuit solaireX En cas de remplissage à l'aide d'une pompe manuelle à faible débit de type "Pompe à épreuve", présence d'une contre pente ou de points hautX sans purgeur Régulation Régulation circuit primaire Température limite de consigne du ballon trop importante (conforme aux X prescriptions du fabricant) Système de régulation mal réglé : Delta T pour marche circulateur, Delta T arrêt circulateur (conforme aux prescriptions du fabricant) ; sinon pourX quelles raisons (longueur de tuyauterie, débit…) Vitesse du circulateur mal réglée (conforme aux prescriptions du fabricant) X
Respect du positionnement des sondes (conforme aux prescriptions du fabricant)
Réponse
Les sondes de températures du ballon sont placées conformément aux prescriptions du fabricant
05A3
04B16
05A1
05A2
X
X
X
Régulation circuit chauffage
Régulation adaptée au schéma de l'installation
Câbles de sonde non ou mal fixés
05B3
Câbles de sonde non ou mal fixés
06E
06D
06A
06B
05A5 05B1
05B2
05A4
06C
POINTS TECHNIQUES VERIFIES SUR L'INSTALLATION
Présence d'un vase d'expansion sanitaire
X X X
X
X
X
SO
07C
X
X
X
X
X
X
10C
Inversion départ/retour sur au moins un des circuits
Autres défauts de raccordement
10A
09E 09F
09C1 09C2 09C3
10B
Stockage du système
Isolation du ou des ballon(s) en bon état
07E
Circuit de chauffage
Eléments à entretenir accessibles pour faciliter l'entretien et la maintenance
Autres défauts manifestes :
Les anodes à courant imposé sont correctement raccordées
Le dimensionnement du SSC
Absence de groupe de sécurité
08A
07B
07A
07D
09D
08B
08C 09A 09B
POINTS TECHNIQUES VERIFIES SUR L'INSTALLATION
Réponse
Ref. Point à vérifier Oui Non NV Ratio Volume stockage / Surf capteurs entre 50 et 100 L/m² pour les 10DX systèmes à hydro accumulation seulement Présence d'un dispositif de dissipation des excédents d'énergie (préciser 10EX le dispositif dans commentaire)  Généralités 11A Absence des noticesX 11B Absence des bons de garantieX Matériel disposant d'un avis technique, ou certificat (CSTBat, 11CX Solarkeymark ou équivalent) Matériel disposant d'un avis technique, ou certificat (CSTBat, 11C_old Solarkeymark ou équivalent)
Légende :
 NV : Non Vérifié  SO : Sans Objet
SO
Commentaires
ANALYSE TECHNIQUE
Descriptif Référence ADEME : SSC 07 / 01  209 Surface Habitable (m²) : 340 Nombre occupants : 4 Surface chauffée en plancher chauffant (m²) : 340 Surface chauffée en radiateurs (m²) : 0 Type de production ECS échangeur à plaques Nature du système de décharge thermique : décharge nocturne et vaporisation Isolation du bâti refaite lors de l’installation SSC : => non Modèle éligible : => oui Ballons accumulation Marque : Sonnenkraft / Sonnenkraft Modèle : + PSC 1000  IDMK Volume (litres) 2000 Dimensionnement : => Normalement dimensionné Accès documents fabricant : => oui Accès Avis Techniques : => oui Capteurs Marque : SONNENKRAFT Modèle : IDMK surface (m²) 35 Dimensionnement : => Normalement dimensionné Accès documents fabricant : => oui Accès Avis Techniques : => oui Mise en oeuvre Contrat d’entretien sur SSC : => non Capteurs Notice du fabricant respectée : => oui Défaut signalé par client : => non Etat (contrôle visuel) : => bon Conduites Notice du fabricant respectée : => oui Défaut signalé par client : => non Etat (contrôle visuel) : => bon Ballon Notice du fabricant respectée : => oui Défaut signalé par client : => non Etat (contrôle visuel) : => bon Station solaire Notice du fabricant respectée : => oui Défaut signalé par client : => non Etat (contrôle visuel) : => bon
