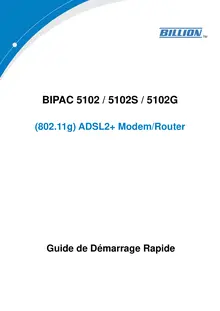

         BIPAC 5102 / 5102S / 5102G (802.11g) ADSL2+ Modem/Router   Guide de Démarrage Rapide
Veuillez consulter le manuel en ligne pour plus d’instructions détaillées sur la façon de configurer et d’utiliser le Routeur ADSL2+ (802.11g).                              Billion BIPAC 5102 / 5102S / 5102G ADSL2+ Modem/Router    Contenu de l’emballage  One ADSL2+ Modem/Router   CD-ROM contenant le manuel en ligne   Câble ADSL/téléphone RJ-11   Câble Ethernet (CAT-5 LAN)   Adaptateur secteur CA/CC (12V CC, 1A) : BIAPC 5102 / 5102G  Adaptateur d’alimentation (9V AC, 1A) : BIPAC 5102S  Ce Guide de Démarrage Rapide   9 Ne pas utiliser le Routerdans un environnement très humide ou sous des températures élevées.  9 Ne pas utiliser la même source d’alimentation pour le Routeret  d’autres équipements.  9 Ne pas ouvrir ou réparer vous-même le routeur.  Si le Routerest Warning trop chaud, débranchez immédiatement l’alimentation et faite-le réparer dans un centre qualifié.   9 Ne pas utiliser cet appareil et ses accessoires à l’extérieur.           9 Placer le Router sur une surface stable.   9 Utiliser uniquement l’adaptateur secteur fourni avec  l’emballage. L’utilisation d’un adaptateur secteur d’une tension Attention différente risque d’abîmer le routeur.                     1
Guide de D’emarrage Rapide The Front LEDs  BIPAC 5102    BIPAC 5102S   BIPAC 5102G   2  DEL1 PPP : 2 ADSL:  3 LAN Port:  WLAN : 4 (5102G only) 5 SYS : 6 PWR :       Meaning   Constamment allumé durant une connexion PPPoA / PPPoE.  Constamment allumé quand la connexion à un DSLAM ADSL (Synchronisation de la ligne ADSL) est réussie.   Allumé lorsqu’un équipement Ethernet est connecté.   Vert pour une connexion 100Mbps et Orange pour du 10Mbps.   Clignote lors de la transmission/réception de données.  Vert lorsque la connexion sans fil est établie.  Clignote lors de la transmission/réception de données.  Allumé fixe lorsque le système est prêt.  Allumé fixe lorsque l’appareil est mis sous tension.
    .enohpélét/LSDA uaesér ua noixennoc al ruop trop ec à inruof )”enohpélét“( 11-JR elbâc el zetcennoC )ENIL( LSDA .1 .spbM001 uo spbM01 ed elicimod/uaerub lacol uaesér nu à uo CP nu à noixennoc al ed srol NAL strop ertauq sed nu à )e5-taC uo 5-taC( PTU tenrehtE elbâc nu zetcennoC )rotcennoc 54-JR( NAL 4 )essap ed tom el éilbuo zeva suov euqsrol .xe rap ,ruetuor ua retcennoc suov sulp zevuop en suov euqsrol elitu tse icec( tuaféd rap enisu sertèmarap sel tilbatér :sednoces 6 ed àled-uA lierappa’l esilaitiniér :sednoces 3-0 .tuaféd rap enisu sertèmarap sel rilbat é BIPAC 5102G r 5  1u3o4  r BIPAC 5102S e 5s 423i l                             Billion BIPAC 5102 / 5102S / 5102G ADSL2+ Modem/Router Les Ports Arrières BIPAC 5102 5 2 3 4a  i t2iniér ruop sussed zeyuppa ,émulla lierappa’l siof enU TESER 3 .kcaj ec à inruof ruetces ruetatpada’l zetcennoC RWP 2 .têrra ehcram ruetpurretnI FFO/NO ruetpurretnI 1 gninaeM troP3
Guide de D’emarrage Rapide Connecter BIPAC 5102 1. Connectez le Routeur à un ordinateur (votre ordinateur doit disposer d’un port réseau RJ-45) ou à un réseau local et au réseau ADSL/téléphone.     2. Allumez l’appareil.         3. Assurez-vous que les voyants indicateurs PWR et SYS sont allumés fixe et que le voyant du LAN correspondant à la prise ou vous avez connectez votre câble réseau est allumé.       4
                             Billion BIPAC 5102 / 5102S / 5102G ADSL2+ Modem/Router Connecter BIPAC 5102S 1. Connectez le Routeur à un ordinateur (votre ordinateur doit disposer d’un port réseau RJ-45) ou à un réseau local et au réseau ADSL/téléphone.     2. Allumez l’appareil.        3. Assurez-vous que les voyants indicateurs PWR et SYS sont allumés fixe et que le voyant du LAN correspondant à la prise ou vous avez connectez votre câble réseau est allumé.               5
Guide de D’emarrage Rapide Connecter BIPAC 5102G 1. Connectez le Routeur à un ordinateur (votre ordinateur doit disposer d’un port réseau RJ-45) ou à un réseau local et au réseau ADSL/téléphone.     2. Allumez l’appareil.        3. Assurez-vous que les voyants indicateurs PWR,SYS et WLAN sont allumés fixe et que le voyant du LAN correspondant à la prise ou vous avez connectez votre câble réseau est allumé.    6
                             Billion BIPAC 5102 / 5102S / 5102G ADSL2+ Modem/Router  Configuration sous Windows XP  1. Allez dans Démarrer / Panneau de Configuration. Dans le panneau de configuration, choisissez Basculer vers l’affichage classique puis double-cliquez sur Connexions réseau. 2. Double-cliquez sur Connexion au réseau local.  3. rDéasnesa lua  lfoecnaêlt,r ecl iEqtuaet zd seu rC Pornonperxiiéotén sa. u 4. Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés. 5. Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DSN automatiquement. 6. Cliquez sur OK pour terminer la configuration.      7
 Guide de D’emarrage Rapide Configuration sous Windows 2000 1. Allez dans Démarrer / Paramètres / Panneau de configuration. Dans le panneau de configuration, double-cliquez sur Connexions réseau et accès à distance. 2. Double-cliquez sur Connexion au réseau local.  3. rDéasnesa lua,  fcelinqêutreez  sEtuar t Pdreo pCrioénténse.x ion au 4. Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés. 5. Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DSN automatiquement. 6. Cliquez sur OK pour terminer la configuration.   8
                               Billion BIPAC 5102 / 5102S / 5102G ADSL2+ Modem/Router  Configuring PC in Windows 98/Me         1. Allez dans Démarrer / Paramètres / Panneau de configuration. Dans le Panneau de configuration, double-cliquez sur Réseau et choisissez l’onglet Configuration. 2. Sélectionnez TCP/IP -> NE2000 Compatible, ou le nom de votre Carte interface du réseau (NIC) dans votre  .CP 3. aSuétleocmtiaotninqeuze lme ebnot utuonne  Oabdtreensisr e IP. 4. Sélectionnez ensuite l’onglet Configuration  .SND5. Sélectionnez le bouton Désactiver DNS et cliquez sur OK pour terminer la configuration.      9
