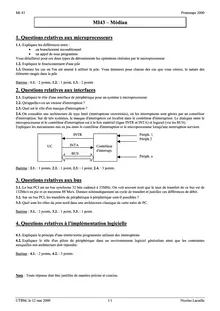

MI 43
MI43 – Médian
Printemps 2000
1.Questions relatives aux microprocesseurs 1.1.Expliquez les différences entre : un branchement inconditionnel un appel de sous programme Vous détaillerez pour ces deux types de déroutements les opérations réalisées par le microprocesseur 1.2.Expliquez le fonctionnement d'une pile 1.3.Donnez les cas où l'on est amené à utiliser la pile. Vous donnerez pour chacun des cas que vous citerez, la nature des éléments rangés dans la pile Barème :1.1.: 2 points,1.2.: 1 point,1.3.: 2 points 2.Questions relatives aux interfaces 2.1.Expliquez le rôle d'une interface de périphérique pour un système à microprocesseur. 2.2.Qu'appelle-t-on un vecteur d'interruption ? 2.3.Quel est le rôle d'un masque d'interruption ? 2.4.On considère une architecture du type Intel (interruptions vectorisées), où les interruptions sont gérées par un contrôleur d'interruption. Sur de tels systèmes, le masque d'interruption est localisé dans le contrôleur d'interruption. Le dialogue entre le microprocesseur et le contrôleur d'interruption est à la fois matériel (ligne INTR et INTA) et logiciel (via les BUS). Expliquez les mécanismes mis en jeu entre le contrôleur d'interruption et le microprocesseur lorsqu'une interruption survient. INTR Périph.1 Périph 2 INTA UC Contrôleur d'interrupt. BUS Périph. n
Barème :2.1.: 1 points,2.2.: 1 point,2.3.: 1 point,2.4.: 3 points.
3.Questions relatives aux bus
3.1.Le bus PCI est un bus synchrone 32 bits cadencé à 33MHz. On voit souvent écrit que le taux de transfert de ce bus est de 132Mo/s en pic et en moyenne 88 Mo/s. Donnez schématiquement un cycle de transfert et justifiez ces différences de débit. 3.2.Sur un bus PCI, les transferts de périphérique à périphérique sont-il possibles ? 3.3.Quel sont les rôles du pont nord dans une architecture classique de carte mère de PC.
Barème :3.1.: 2 points,3.2.: 1 point,3.3.: 1 point.
4.Questions relatives à l'implémentation logicielle
4.1.Expliquez le principe d'une entrée/sortie programmée utilisant des interruptions 4.2.Expliquez le rôle d'un pilote de périphérique dans un environnement logiciel généraliste ainsi que les contraintes auxquelles son architecture doit répondre.
Barème :4.1.: 2 points,4.2.: 3 points.
Note: Toute réponse doit être justifiée de manière précise et concise.
UTBM, le 12 mai 2000
1/1
Nicolas Lacaille
