Etude de structure d’éléments principaux du Musée des Civilisations de l’Europe et de la Méditerranée (fondations, poteaux arborescents)

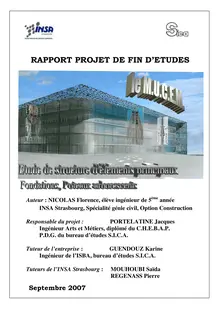

RAPPORT PROJET DE FIN D’ETUDES


ème
Auteur : NICOLAS Florence, élève ingénieur de 5 année
INSA Strasbourg, Spécialité génie civil, Option Construction

Responsable du projet : PORTELATINE Jacques
Ingénieur Arts et Métiers, diplômé du C.H.E.B.A.P.
P.D.G. du bureau d’études S.I.C.A.

Tuteur de l’entreprise : GUENDOUZ Karine
Ingénieur de l’ISBA, bureau d’études S.I.C.A.

Tuteurs de l’INSA Strasbourg : MOUHOUBI Saïda
REGENASS Pierre
Septembre 2007
Florence Nicolas
1Insa Strasbourg Projet de fin d’études (septembre 2007) Etude de structure d’éléments principaux du Musée des Civilisations de l’Europe et de la Méditerranée (fondations, poteaux arborescents)
REMERCIEMENTS



Avant toute chose, je tiens à remercier chaleureusement tous les ingénieurs et les
projeteurs du bureau d’études S.I.C.A.

Ce projet de fin d’études a été une excellente expérience professionnelle et m’a permis
pendant cinq mois d’accomplir un projet très intéressant, complexe et surtout innovant.
J’ai enfin pu allier mes connaissances théoriques et mes compétences personnelles
pour aboutir à des résultats pratiques. Ce projet m’a énormément appris que ce soit d’un point
de vue théorique, par l’apprentissage de nouveaux logiciels, des méthodes de calculs et de
travail, des hypothèses à prendre en compte, ou du point de vue humain, par les relations en
entreprise.

Je tiens à remercier tout particulièrement M. Portelatine (Président Directeur Général,
responsable de l’agence de Marseille) qui m’a permis d’effectuer un projet de fin d’études
hors du commun, pour son aide régulière vu la difficulté du projet et qui n’a jamais hésité à
elle
me donner des responsabilités. Mes remerciements s’adressent également à M Guendouz
(ingénieur bureau d’études), ma tutrice, qui a toujours été là pour m’apporter son aide, en
essayant à chaque fois de m’apprendre et de m’apporter des expériences nouvelles. Je tiens
aussi à remercier tous les ingénieurs (notamment M. Gazagnes et M. Le Guenic), sans oublier
bien évidemment les projeteurs, qui m’ont apportés régulièrement leur aide. Leur intérêt pour
leur travail, le souci du travail « bien fait », le respect des objectifs, des délais et de la qualité
ainsi que leur dévouement ont toujours été des vecteurs de motivations personnelles. Toute
l’équipe du bureau d’études S.I.C.A. m’a permis d’acquérir des compétences dans un
domaine que je connaissais finalement peu et m’ont toujours soutenue pendant mes cinq mois
de stage. Je les remercie chaleureusement pour l’aide et les connaissances qu’ils m’ont
apportés.

Je renouvelle mes remerciements à tout le personnel du bureau d’études S.I.C.A. pour
leur sympathie et leur accueil.

Florence Nicolas
2Insa Strasbourg Projet de fin d’études (septembre 2007) Etude de structure d’éléments principaux du Musée des Civilisations de l’Europe et de la Méditerranée (fondations, poteaux arborescents)
SOMMAIRE

1. INTRODUCTION.............................................................................................................. 6
2. PRESENTATION DU PROJET : M.U.C.E.M.................................................................. 8
2.1. Lieu de construction, idée générale de la structure du M.U.C.E.M. .......................... 8
2.2. Les acteurs du projet ................................................................................................ 11
2.3. Les Matériaux de construction, en particulier le B.F.U.P. ....................................... 11
2.4. Etudes antérieures, les éléments complexes............................................................. 12
2.4.1. Les planchers en B.F.U.P. d’une portée de 22,80 m........................................ 12
2.4.2. Les poteaux arborescents en BFUP précontraints............................................ 13
2.4.3. Les passerelles périphériques........................................................................... 14
2.4.4. La résille de façade et de toiture....................................................................... 14
2.4.5. La passerelle reliant le musée au Fort Saint Jean............................................. 15
2.4.6. Les prototypes à réaliser................................................................................... 16
2.5. Le caractère innovant du projet................................................................................ 17
2.6. Objectifs à atteindre ................................................................................................. 19
3. DESCENTE DE CHARGES, PREDIMENSIONNEMENT ........................................... 20
3.1. Méthode générale ..................................................................................................... 20
3.2. Eléments porteurs principaux................................................................................... 21
3.3. Documents de référence utilisés lors de la descente de charges et du
prédimensionnement ............................................................................................................ 24
3.4. Hypothèses de calculs .............................................................................................. 24
3.5. Méthode précise et exemples de calculs importants ................................................ 26
3.5.1. Méthode précise ............................................................................................... 26
3.5.2. Exemple important ........................................................................................... 28
4. CALCUL DES FONDATIONS DU MUCEM................................................................ 30
4.1. Présentation et description du type de fondations.................................................... 30
4.2. Modélisation, Charges appliquées............................................................................ 32
4.3. Modélisation précise des différents éléments de fondations.................................... 33
4.3.1. Modélisation des pieux..................................................................................... 33
4.3.2. Modélisation de la paroi moulée ...................................................................... 34
4.4. Cas de charges réalisés pour le dimensionnement des pieux................................... 34
4.5. Dimensionnement des pieux .................................................................................... 35
4.5.1. Eléments dimensionnants................................................................................. 35
4.5.2. Premiers résultats et solutions envisagées........................................................ 35
4.5.3. Résultats définitifs............................................................................................ 36
4.5.4. Calcul de l’effort limite mobilisable par frottement latéral.............................. 37
4.6. Dimensionnement du radier ..................................................................................... 38
5. DIMENSIONNEMENT DES POTEAUX ARBORESCENTS ...................................... 41
5.1. Introduction et méthodes pour la modélisation........................................................ 41
5.1.1. Introduction et positionnement des modélisations........................................... 41
5.1.2. Documents de référence utilisés....................................................................... 41
5.1.3. Méthodes .......................................................................................................... 42
5.2. Description précise de la modélisation..................................................................... 42
5.2.1. Choix final des éléments modélisés ................................................................. 42
5.2.2. Modélisation de départ, explication des évolutions ......................................... 45
5.2.3. Images des modèles définitifs .......................................................................... 48
5.3. Charges et surcharges, hypothèses dynamiques....................................................... 51
5.3.1. Charges et surcharges appliquées..................................................................... 51
5.3.2. Hypothèses dynamiques................................................................................... 52

Florence Nicolas
3Insa Strasbourg Projet de fin d’études (septembre 2007) Etude
