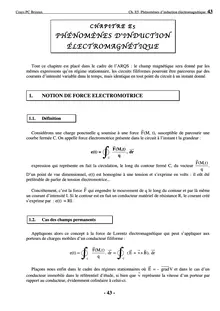

Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 43
C H A P I T R E E 5 PH É NO M È NE S D ’ IN DU C TIO N É L E C TR O M A G N É T IQ U E
Tout ce chapitre est placé dans le cadre de l’ARQS : le champ magnétique sera donné par les mêmes expressions qu’en régime stationnaire, les circuits filiformes pourront être parcourus par des courants d’intensité variable dans le temps, mais identique en tout point du circuit à un instant donné.
1. NOTION DE FORCE ELECTROMOTRICE
1.1. Définition
Considérons une charge ponctuelle q soumise à une force (M, t), susceptible de parcourir une courbe fermée C. On appelle force électromotrice présente dans le circuit à l’instant t la grandeur :
e(t) = .
expression qui représente en fait la circulation, le long du contour fermé C, du vecteur . D’un point de vue dimensionnel, e(t) est homogène à une tension et s’exprime en volts : il eût été préférable de parler de tension électromotrice... Concrètement, c’est la force qui engendre le mouvement de q le long du contour et par là même un courant d’intensité I. Si le contour est en fait un conducteur matériel de résistance R, le courant créé s’exprime par : e(t) = RI. 1.2. Cas des champs permanents
Appliquons alors ce concept à la force de Lorentz électromagnétique qui peut s’appliquer aux porteurs de charges mobiles d’un conducteur filiforme : e(t) = . = ( + ∧ ). Plaçons nous enfin dans le cadre des régimes stationnaires où = - V et dans le cas d’un conducteur immobile dans le référentiel d’étude, si bien que représente la vitesse d’un porteur par rapport au conducteur, évidemment colinéaire à celui-ci. - 43 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 44 dérivant d’un gradient, sa circulation est conservative. La circulation du deuxième terme est nulle puisque et sont colinéaires. En régime stationnaire et pour un conducteur immobile, la force de Lorentz est conservative : elle ne peut engendrer de fem dans un circuit. Nous allons à présent au contraire envisager des situations expérimentales où l’une au moins de ces conditions n’est pas respectée : nous observerons dans un circuit l’apparition d’une fem engendrant un courant. Après avoir dégagé deux lois fondamentales de ces expériences, nous reviendrons sur les équations théoriques permettant de les modéliser.
2. MISES EN EVIDENCE EXPERIMENTALES
2.1. L’aimant et la bobine
Ainsi, dans le circuit simple ci-dessous, l'approche de l'aimant place le circuit fermé C dans un champ dépendant du temps et, pendant le déplacement de l'aimant, on assiste au passage d'un courant dans un sens bien déterminé, qui d'ailleurs s'inverse quand on éloigne l'aimant. L'amplitude du courant dépend de la vitesse de déplacement de l'aimant, et donc de la rapidité de variation de . Elle dépend aussi de nombre de spires formant la bobine et de leur surface
Mais il est possible également de laisser l'aimant fixe (donc le champ est permanent) et de déplacer le circuit : on observe le même phénomène, ce que nous pouvions penser intuitivement, le phénomène important étant le déplacement relatif de l’aimant par rapport à la bobine. La première expérience illustre cependant le cas d’un régime non stationnaire et la deuxième le cas d’un circuit mobile. La différence peut paraître sans importance, mais nous verrons que ce même phénomène doit être décrit et modélisé par des termes différents... Notons aussi dès à présent l’importance du référentiel d’étude : si nous déplaçons la bobine tout en restant dans un référentiel qui lui est lié, nous sommes à nouveau dans le cas d’un régime non stationnaire dans ce référentiel où la bobine subit un champ variable qui reste d’ailleurs à préciser. - 44 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 45 2.2. Les rails de Laplace
Dans l’expérience des rails de Laplace, une barre conductrice peut glisser sur de rails eux-mêmes conducteurs : l’ensemble forme un circuit fermé « déformable dont une partie - la barre - est mobile dans un champ permanent (créé dans l’entrefer d’un aimant en U par exemple). L’expérience montre l’apparition d’un courant dans le circuit quand on fait glisser la barre sur les rails. Nous retrouvons tous les résultats précédents : le sens du courant dépend du sens de déplacement de la barre, son intensité de la vitesse de déplacement et de la valeur de . De ces expériences et de nombreuses autres, Faraday (1831) et Lenz (1834) ont déduit des lois expérimentales exprimant la fem qui apparaît dans le circuit, encore appelée fem induite . 2.3. Résultats expérimentaux
2.3.1. Loi de Faraday Elle détermine la fem e en la reliant à la variation temporelle du flux magnétique qui traverse le circuit : e = - loi de Faraday Cette expression décrit bien les effets observés expérimentalement : fem due à une variation de flux, d’autant plus importante que le flux varie rapidement... 2.3.2. Loi de Lenz La loi de Lenz est qualitativ e : elle explicite le signe - de la loi de Faraday : La fem induite tend par ses effets à s’opposer à la cause qui l’a créée - 45 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 46 Cette loi n’est en fait qu’une forme particulière de lois de modération présentes dans de nombreux domaines de la physique : ces lois montrent une stabilité du système étudié vis-à-vis d’une perturbation. Montrons en les conséquences sur les deux expériences évoquées : L’aimant et la bobine : Orientons arbitrairement le circuit de la bobine pour que le flux qui la traverse soit positif par exemple. Quand on rapproche l’aimant, ce flux augmente et provoque donc l’apparition d’une fem, donc d’un courant, négatifs. Ce courant tend à créer à travers la bobine un champ propre de sens opposé à celui du champ inducteur et qui modère donc l’augmentation du flux... Il est très facile de vérifier que ce raisonnement est indépendant de la convention d’orientation choisie pour le circuit. Il conduit en outre à une inversion du courant - constatée expérimentalement -quand on éloigne l’aimant. Les rails de Laplace : Le raisonnement est tout à fait analogue au précédent : prenons une orientation du circuit pour que le flux soit négatif. un déplacement de la barre vers la droite augment la surface du circuit et le flux -en valeur algébrique - diminue. Le courant créé par induction doit donc engendrer un champ propre qui augmente - toujours en valeur algébrique - le flux à travers le circuit, donc en fait un champ opposé au champ inducteur pour le diminuer en valeur absolue... La loi de Lenz sera particulièrement intéressante dans l'étude des transducteurs électromécaniques où, par exemple, un mouvement d'un système créera des phénomènes d'induction entraînant des effets mécaniques modérateurs (freinage) du mouvement initial du système. Ainsi, dans l’expérience des rails de Laplace, le courant créé dans la barre la soumet à une force de Laplace qui tend à s’opposer à son mouvement... 3. THEORIE DE L’INDUCTION
3.1. Fem d’induction et champ électromoteur
Dans l'ARQS, si peut être calculé comme en régime permanent, lui n'obéit plus aux mêmes équations. Le champ électrique ne dérive plus d'un gradient, c'est-à-dire que sa circulation le long d'un contour fermé n'est plus nécessairement nulle. Le champ, on l'a vu, s'écrit :
= V -−
En outre, quand le conducteur se déplace à la vitesse C dans un champ , la force de Lorentz devient :
∧ = − V - + ( + C ) ∧ = − V + ∧ - + C
- 46 -
e ( + ). =
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 47 Dans l’expression de e, circulation de le long du circuit, nous retrouvons une contribution nulle des deux premiers termes, correspondant à un circuit immobile en régime stationnaire. Les deux derniers termes, en revanche, peuvent tout à fait engendre une circulation non nulle : ils sont à l’origine de la fem d’induction observée expérimentalement. On appelle champ électromoteur d'induction le terme mi = + Ce sont les deux termes de mi qui rendent compte du phénomène d'induction : -décrit le cas d'un conducteur fixe dans un champ variable (appelé cas de Neumann) et C ∧ celui d'un conducteur mobile dans un champ permanent (appelé cas de Lorentz ). Ces deux cas se complètent et sont en fait deux aspects du même phénomène. Ils coexistent d'ailleurs dans le cas général du déplacement d'un conducteur dans un champ variable. Rq Le terme de champ électromoteur doit être utilisé avec circonspection. Il faut bien comprendre que mi n'est pas un "vrai" champ électrique : il est "artificiellement" constitué d'une partie de , le terme -et d'une partie reliée à et au déplacement du conducteur, le terme C ∧ . Nous retiendrons donc :
e = mi . = ( + ).
3.2. Loi d’Ohm généralisée La loi d'Ohm dans un conducteur a été construite à partir de la force de Lorentz appliquée à un porteur de charges. L’action d’un champ et d’un champ stationnaires se traduisait par une loi d’Ohm du type : = γ ( + R H ∧ ) = γ (- V + R H ∧ ) Rappelons que le deuxième terme, responsable de l’effet Hall, est dû à la partie ∧ de cette force de Lorentz. Comme cette force, la loi d’Ohm doit être revue dans le cas non stationnaire où ne dérive plus d’un gradient et où le terme C ∧ vient s'ajouter à la partie magnétique de la force. Tout naturellement, la loi d’Ohm se généralise alors selon l’expression :
= γ (- V - + R H ∧ + ) = γ (- V + R H ∧ + mi ) - 47 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 48 Intégrons alors la loi d'Ohm locale entre deux surfaces équipotentielles V 1 et V 2 d'un tronçon de conducteur filiforme.
et sont colinéaires le long du circuit : la troisième intégrale est nulle et la première s’écrit :
La deuxième intégrale représente la différence de potentiel V 1 - V 2 entre les bornes du tronçon. On reconnaît enfin dans la dernière intégrale la fem induite e dans le tronçon de circuit. La loi d’ohm intégrée devient : V 1 - V 2 = RI - e 12 le sens algébrique du courant étant pris de 1 vers 2. Pour un circuit fermé où V 1 - V 2 = 0, la loi e = RI donne l’expression du courant induit. Nous allons à présent, à partir de la notion de champ électromoteur retrouver l’expression historique de la loi de Faraday, en décomposant tout d’abord les deux situations rencontrées :
3.3. Cas d’un circuit fixe dans un champ variable
Considérons un circuit fermé filiforme C, placé dans un champ non stationnaire. Il est donc le siège d'un champ de Neumann . -La fem induite dans ce circuit s'écrit : e = - . soit encore :
- 48 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 49 La dérivation par rapport au temps a pu être sortie du signe somme car l'intégrale porte sur les coordonnées d'espace et son résultat ne dépend plus que du temps. Nous reconnaissons sous la parenthèse l'expression du flux Φ traversant C. D'où la loi de Faraday : e = -
Rq. La fem est bien encore ici algébrique, orientée par le sens conventionnel choisi sur le circuit qui entraîne lui-même le signe du flux.
3.4. Cas d’un circuit mobile dans un champ stationnaire
Nous raisonnerons dans ce paragraphe sur l’exemple des rails de Laplace. Le champ magnétique dans lequel se déplace la barre sera supposé uniforme, de la forme = B . La barre se déplaçant en translation le long de l’axe x, à la vitesse C = V , elle engendre un champ électromoteur de Lorentz (localisé dans la barre) qui vaut mi = - VB . Choisissons un sens d’orientation du circuit tel qu’il soit dans la barre de même sens que par exemple. La circulation du champ électromoteur sur le circuit donne la fem e = - VBa . En outre, notons Φ (t) le flux magnétique traversant le circuit formé par les rails et la barre. Ce flux est positif d’après la convention d’orientation du circuit. Du fait du déplacement de la barre, il varie de d Φ pendant le temps dt, avec d Φ = aBdx = abV dt. Nous retrouvons la loi de Faraday puisque e = - Nous admettrons la généralité de ce résultat... 3.5. Synthèse Nous pouvons imaginer un cas général où le circuit se déplace dans un champ lui-même variable dans le temps. Nous supposons alors qu’il est possible de définir un flux magnétique à travers le circuit dépendant à la fois de la position de celui-ci et du temps. Pour simplifier, admettons par exemple que la position du circuit ne dépende que d'une coordonnée d'espace x. Le flux donc ne dépendra que de cette coordonnée x, et de t (qui pourra directement intervenir dans l'expression de par exemple) : Φ ( x,t). Pendant le temps dt, le circuit se déplace de dx et la variation de flux correspondante est :
d Φ = dx + dt
- 49 -
= soit = + V C + La variation "totale" de flux est la somme d'une dérivée dite locale (c'est la variation de flux que verrait le circuit "localement fixé" en x, due à la variation de dans le temps ) et d'une dérivée convective ( c'est la variation que verrait le circuit se déplaçant à la vitesse V C dans permanent). Pour bien insister sur la nécessité de dériver « totalement le flux à travers le circuit, la notation est souvent remplacée par . Dans le cas plus général où le circuit se déplace en translation de vitesse dans une direction quelconque, la formule précédente se généralise pour devenir :
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 50
( . ) Φ + =
Nous rencontrons aussi ce type de dérivation en mécanique des fluides où elle prend le nom de dérivation particulaire... La loi de Faraday s’applique alors dans le cas général sous la forme :
e =-
Dans les différents cas de figure évoqués, il apparaît donc qu'on peut calculer la fem induite directement par la loi de Faraday sans se soucier du champ électromoteur. Cependant il ne faut pas oublier que la loi de Faraday est une conséquence de l'existence d'un champ électromoteur et non l'inverse . On peut imaginer variation de flux sans champ électromoteur : il n'apparaît alors pas de fem induite. C'est notamment le cas quand il y a "substitution de circuit" comme dans l'utilisation d'un rhéostat. Dans ce cas précis, on change bien le nombre de spires du solénoïde que constitue le rhéostat, donc le flux, mais il n'y a ni déplacement du conducteur ni variation dans le temps d'un champ extérieur, donc pas de phénomène d'induction. Inversement, dans l'exemple classique de la roue de Barlow (voir exercice), on a un système placé dans un flux constant qui est pourtant le siège d'une fem induite.
4. AUTO ET MUTUELLE INDUCTIONS
4.1. Auto-induction
Un circuit filiforme fermé parcouru par un courant I est traversé par un flux propre Φ = LI. Si I dépend du temps, Φ aussi et le circuit est le siège d'une fem induite, dite f em d'auto-induction , telle que :
e = - - 50 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 51 Le plus souvent, le circuit étant rigide, L ne varie pas (mais ce n'est pas obligatoire) et on a :
e = - L
Encore une fois on retrouve la loi de Lenz quand on dit communément qu'une inductance "s'oppose au passage du courant". Aux bornes d’une bobine réelle, caractérisée par la résistance R et l’inductance propre L, parcourue par un courant variable, et en l’absence de champ magnétique extérieur, la tension s’écrit donc :
U = RI + L
Mais alors, dans tout circuit siège d'une fem induite e par variation d'un flux extérieur, le courant est variable et apparaît de façon supplémentaire une fem d'auto-induction. Si le circuit possède une résistance R, la loi e = RI doit être remplacée par :
e - L = Ri ou e = Ri + L
Cependant, les phénomènes d'auto-induction sont le plus souvent négligés devant les phénomènes induits d'origine extérieure (quand ils existent !). 4.2. Inductance mutuelle de deux circuits - Mutuelle induction
Un circuit C 1 parcouru par I 1 , crée dans tout l'espace un champ 1 (M), proportionnel à I 1 . Ce champ crée lui-même à travers un circuit C 2 un flux Φ 21 appelé flux mutuel de 1 à travers 2, proportionnel à I 1 . On pose : Φ 21 = M 21 I 1 où M 21 est appelée inductance mutuelle des circuits 1 et 2. Cette inductance, de même dimension qu'une inductance propre, est donc exprimée en Henry. Elle dépend de la géométrie et de la position relative de C 1 et C 2 , mais aussi des conventions d'orientation respectives : elle n'a donc pas un signe déterminé . De même, le flux mutuel de 2 à travers 1 doit s’écrire : Φ 12 = M 12 I 2 . On démontre qu’en fait M 12 = M 21 (théorème de Neumann). A un système de deux circuits n’est donc associée qu’une inductance mutuelle dont le signe dépend des conventions d’orientation des 2 circuits : M 21 = M 12 = M - 51 -
M = = signe dépendant des orientations
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 52 En résumé, pour deux circuits filiformes C 1 et C 2 :
Quand la variation de flux extérieur à travers un circuit est due à un deuxième circuit qui envoie à travers le premier un flux Φ = MI', la fem extérieure induite dans le premier prend le nom de fem de mutuelle induction : e = - Si les deux circuits sont immobiles l'un par rapport à l'autre, l’inductance mutuelle garde une valeur constante. Cette expression se simplifie et devient : e = - M
4.3. Circuit couplés par mutuelle induction Considérons les deux circuits ci-contre qui comportent des bobines d'inductances propres L 1 et L 2 , et d'inductance mutuelle M. Les deux équations électriques s'écrivent simplement : di 1 di 2 E 1 = R 1 i 1 + L 1 dt + M dt di 2 di 1 E 2 = R 2 i 2 + L 2 dt + M dt Les deux circuits sont alors dits couplés, en ce sens que les équations différentielles auxquelles les courants i 1 et i 2 obéissent le sont elles-mêmes. Rq. Le schéma ci-dessus montre la représentation symbolique de deux circuits couplés par mutuelle. Dans la réalité, pour que deux bobines présentent une inductance mutuelle non négligeable, on doit les disposer selon la figure ci-dessous :
- 52 -
Cours PC Brizeux Ch. E5 Phénomènes d’induction électromagnétique 53 Le signe de M dépend alors évidemment des sens d’enroulement et des sens conventionnels choisis sur les circuits. Sur l’exemple ci-dessus, la mutuelle est positive... 4.4. Energie magnétique
Nous allons montrer dans ce paragraphe que l’énergie d’une bobine d’inductance L, associée au champ magnétique créé par cette bobine, correspond à l’énergie nécessaire pour établir le courant dans le circuit ( donc le champ dans l’espace ) en combattant les phénomènes d’induction. Nous dégagerons alors la notion d’énergie magnétique d’un système de circuits filiformes. Considérons une bobine (L,R) reliée à un générateur de courant, de courant caractéristique i 0 et de résistance interne R 0 . A tout instant t où le courant vaut i dans le circuit, on peut écrire : u i 0 = R 0 + i avec u = Ri - e avec e = - = - . La puissance délivrée par le générateur s’écrit :
P G = ui 0 = + ui = + Ri 2 - ei = + ui = + Ri 2 + i
Les deux premiers termes décrivent énergétiquement l'effet Joule dans les deux résistances. En revanche, le dernier terme montre que le générateur, pour "combattre" les effets de l'induction, doit fournir à la bobine une puissance supplémentaire. Pour faire passer i de 0 à I, le générateur aura donc fourni un travail spécifique associé au phénomène d’auto-induction. Si la bobine est indéformable L = cste et W s’écrit :
Ce travail représente bien l’énergie magnétique de la bobine, telle que nous l’avons déjà rencontrée. C’est bien l’énergie qu’il a fallu dépenser pour établir le courant en combattant les phénomènes d’induction qui s’y opposent (loi de Lenz...). Rq. Nous avons utilisé pour la démonstration un circuit indéformable, mais le résultat acquis est valable également pour un circuit déformable, le bilan énergétique permettant de l’établir devenant alors nettement plus complexe. Nous allons à présent voir comment s'écrit l’énergie d’un système de deux circuits filiformes C 1 et C 2 , d'inductances propres L 1 et L 2 , de coefficient d'inductance mutuelle M, parcourus par I 1 et I 2 .
- 53 -
