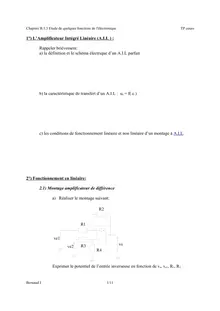

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

1°) L’Amplificateur Intégré Linéaire (A.I.L ) :

Rappeler brièvement: a) la définition et le schéma électrique d’un A.I.L parfait

b) la caractéristique de transfert d’un A.I.L : u s = f(ε)

TP cours

c) les conditions de fonctionnement linéaire et non linéaire d’un montage àA.I.L.

2°) Fonctionnement en linéaire:

2.1) Montage amplificateur de différence

Bernaud J

a)

Réaliser le montage suivant:

ve1

ve2

R1

R3

R2

R4

vs

Exprimer le potentiel de l’entrée inverseuse en fonction de v s , v e1 , R 1 , R 2.

1/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

Bernaud J

TP cours

Exprimer le potentiel de l’entrée non inverseuse en fonction de v e2 , R 3 , R 4.

On pose R 3 = R 1 et R 2 = R 4 , exprimer v s en fonction de v e1 , v e2 , R 1 et R 2 .

Justifier le nom du montage.

b) Etude pratique:

Prendre R 3 = R 1 = R 2 = R 4 = 10 kΩ, V e1 = 5 V et v e2 (t) = 4 sin 314 t. Visualiser v e2 (t) et v s (t).

Commenter.

2/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

Quelle fonction le montage réalise-t-il ?

Faire varier V e1 de 5 V à 0 V.

2.2) Montage dérivateur

Bernaud J

a) Réaliser le montage suivant:

ve

C

R

vs

A t = 0 s, le condensateur C est déchargé, q = 0 C et v e (t) = 0. Montrer que v s (t).= - RC ( d (v e (t).) / d t ).

3/11

TP cours

Prendre R = 10 kΩetC = 100 nF, placer une résistance de 330Ωen série avec C pour amortir les oscillations apparaissant à la sortie du montage. Visualiser v e (t) et v s (t) avec v e (t) étant successivement, une tension en dents de scie, et une tension sinusoïdale, à la fréquence de 200 Hz avec pour valeur maximale V e = 2 V.

b) Etude pratique:

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

4/11

Bernaud J

2.3) Montage intégrateur

Justifier le nom du montage.

TP cours

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

Bernaud J

a)

ve

Réaliser le montage suivant:

R

C

vs

A t = 0 s, le condensateur C est déchargé, q = 0 C et v e (t) = 0.

b) Etude pratique:

TP cours

Prendre R = 10 kΩetC = 10 nF, placer une résistance de 470 kΩaux bornes de C pour corriger les imperfections de l’A.I.L. Visualiser v e (t) et v s (t) avec v e (t) étant successivement, une tension en dents de scie, une tension en créneaux et une tension sinusoïdale, à la fréquence de 1 kHz avec pour valeur maximale V e = 2 V.

5/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

3°) Fonctionnement en non linéaire ( en saturation)

Bernaud J

6/11

TP cours

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

3.1) Montage en comparateur simple

Bernaud J

a)

Montage 1:

ve

vs

TP cours

Prendre une tension en dents de scie de valeur maximale 8 V, de fréquence 500 Hz pour v e (t). Relever les chronogrammes de v e (t) et v s (t); observer l’allure de v s = f (v e ). Vérifier que l’ A.I.L fonctionne en saturation, commenter vos relevés.

7/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

Bernaud J

b)

Montage 2 :

vref

ve

vs

TP cours

Prendre une tension en dents de scie de valeur maximale 8 V, de fréquence 500 Hz pour v e (t). Relever les chronogrammes de v e (t) et v s (t); observer l’allure de v s = f (v e ) pour V réf = (- 3 V, 2 V, 5V).

8/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

Bernaud J

TP cours

Commenter vos mesures et justifier le nom de comparateur simple donné au montage.

9/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

3.2) Montage en comparateur à hystéresis

ve

v+

R2 R1

vs

TP cours

Prendre une tension en dents de scie de valeur maximale 8 V, de fréquence 500 Hz pour v e (t). R 2 = 100 kΩ Relever les chronogrammes de v e (t) et v s (t); observer l’allure de v s = f (v e ) pour R 1 = 22 kΩ,examiner le sens de parcours du cycle en diminuant fortement la fréquence de la tension d’entrée.

Bernaud J

Déterminer les valeurs de v e (t) qui provoquent le basculement de l’ A.I.L .

+ Comparer ces seuils de basculement avec les valeurs de v (t) données par le pont diviseur de tension. Conclusion.

10/11

Chapitre B.1.3 Etude de quelques fonctions de l'électronique

TP cours

Vérifier votre conclusion précédente en observant l’allure de v s = f (v e ) pour R 1 = 10 kΩet R 1 = 47 kΩ.Justifier le nom de comparateur à hystéresis donné à ce montage.

Bernaud J

11/11
