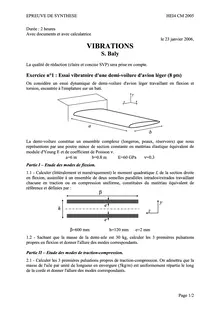

EPREUVE DE SYNTHESE

HEI4 CM 2005

Durée : 2 heures

Avec documents et avec calculatrice

le 23 janvier 2006,

VIBRATIONS

S. Baly

La qualité de rédaction (claire et concise SVP) sera prise en compte.

Exercice n°1 : Essai vibratoire d'une demi-voilure d'avion léger (8 pts)

On considère un essai dynamique de demi-voilure d'avion léger travaillant en flexion et

torsion, encastrée à l'emplature sur un bati.

La demi-voilure constitue un ensemble complexe (longeron, peaux, réservoirs) que nous

représentons par une poutre mince de section constante en matériau élastique équivalent de

module d'Young E et de coefficient de Poisson

ν

.

a=6 m

b=0.8 m

E=60 GPa

ν

=0.3

Partie I – Etude des modes de flexion.

1.1 - Calculer (littéralement et numériquement) le moment quadratique

I

z

de la section droite

en flexion, assimilée à un ensemble de deux semelles parallèles intrados/extrados travaillant

chacune en traction ou en compression uniforme, constituées du matériau équivalent de

référence et définies par :

β

=600 mm

h=120 mm

e=2 mm

1.2 - Sachant que la masse de la demi-aile est 30 kg, calculer les 3 premières pulsations

propres en flexion et donner l'allure des modes correspondants.

Partie II – Etude des modes de traction-compression.

2.1 - Calculer les 3 premières pulsations propres de traction-compression. On admettra que la

masse de l'aile par unité de longueur en envergure (5kg/m) est uniformement répartie le long

de la corde et donner l'allure des modes correspondants.

Page 1/2

EPREUVE DE SYNTHESE

HEI4 CM 2005

Exercice n°2 : Hélitreuillage (12 pts)

Un hélicoptère de masse

m

porte une charge de même masse au bout d'un cable inextensible

de masse négligeable et de longueur L. Le pilote cherche à maintenir l'appareil en place, à

altitude constante. On étudie le problème dans le plan.

On remarquera que l'obtention des matrices K et M se fera de manière directe.

Partie I

On note

x

et

θ

les écarts (supposés petits) par rapport à la

configuration statique évidente d'équilibre.

1- Ecrire l'énergie cinétique du système linéarisé.

2- En déduire la matrice M des masses généralisées.

3- Ecrire l'énergie potentielle du système linéarisé.

4- En déduire la matrice K des rigidités généralisées.

5- Ecrire l'équation matricielle du mouvement linéarisé.

6- Donner l'équation des pulsations propres.

7- Expliciter les modes propres en suppossant pour

simplifier

/ 2

mg

kL

=

.

Partie II

Reprendre les questions 1 à 5 de la partie 1 en tenant compte des rigidités de pilotage vertical

(voir schéma ci-dessous).

Ces rigidités verticales sont à considérer si le

cable est un filin en nylon de grande longueur et

si

le

véhicule

porteur

est

un

combiné

aérostat/hélicoptère.

Page 2/2
