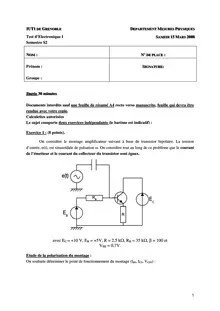

IUT1 DE G RENOBLE D EPARTEMENT M ESURES P HYSIQUES Test d’Electronique I S AMEDI 15M ARS 2008 Semestre S2 N OM :N° DEPLACE : Prénom : S IGNATURE : Groupe : 30 minutes Documents interdits sauf une feuille de résumé A4 recto verso manuscrite, feuille qui devra être rendue avec votre copie. Calculettes autorisées Le sujet comporte deux exercices indépendants (le barème est indicatif) : Exercice 1 : (8 points).  Onconsidère le montage amplificateur suivant à base de transistor bipolaire. La tension d’entrée, e(t), est sinusoïdale de pulsationω. On considère tout au long de ce problème que lecourant de l’émetteur et le courant du collecteur du transistor sont égaux. avec E C = +10 V, E B = +5V, R = 2,5 kΩ, R B = 35 kΩ,β= 100 et V BE = 0,7V. Etude de la polarisation du montage : On souhaite déterminer le point de fonctionnement du montage (I B0 , I C0 , V CE0 ) :

1
