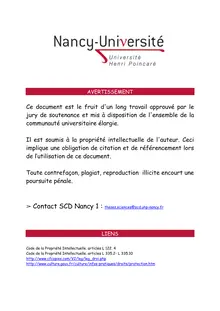

AVERTISSEMENT
Ce document est le fruit d'un long travail approuvé par le
jury de soutenance et mis à disposition de l'ensemble de la
communauté universitaire élargie.
Il est soumis à la propriété intellectuelle de l'auteur. Ceci
implique une obligation de citation et de référencement lors
de l’utilisation de ce document.
Toute contrefaçon, plagiat, reproduction illicite encourt une
poursuite pénale.
➢ Contact SCD Nancy 1 : theses.sciences@scd.uhp-nancy.fr
LIENS
Code de la Propriété Intellectuelle. articles L 122. 4
Code de la Propriété Intellectuelle. articles L 335.2- L 335.10
http://www.cfcopies.com/V2/leg/leg_droi.php
http://www.culture.gouv.fr/culture/infos-pratiques/droits/protection.htm
Faculté des Sciences et Techniques Nancy 1 Ecole doctorale RP2E
UFR STMP
Soudage linéaire du bois : étude et compréhension des
modifications physico-chimiques et développement d’une
technologie d’assemblage innovante.
THÈSE
Présentée et soutenue publiquement: le 28-Mai-2008
pour l’obtention du titre de
DOCTEUR DE L’UNIVERSITE HENRI POINCARE,
NANCY 1
Spécialité : Sciences du Bois
par
Christelle GANNE-CHEDÉVILLE
Directeur de thèse: Prof. Antonio PIZZI
Composition du jury
Rapporteurs: Prof. Bernard de Jéso Université Bordeaux 1
Haute école spécialisée bernoise, Bienne, Prof. Balz Gfeller
Suisse
Examinateurs: Prof. André Merlin Université Henri Poincaré - Nancy 1
Dr. Frédéric Pichelin Haute école spécialisée bernoise, Bienne,
Suisse
Prof. Antonio Pizzi é - Nancy 1 Préface
Ce travail de thèse de l’Université de Nancy I intitulé « Soudage linéaire du bois : étude et
compréhension des modifications physico-chimiques et développement d’une technologie
d’assemblage innovante » a été mené d’une part dans le cadre du projet international
EcoWelding et d’autre part dans le cadre de plusieurs mandats pour l’industrie du bois.
Le projet de recherche EcoWelding – A new environmentally friendly process for wood
bonding, a été financé par la Haute Ecole Spécialisée Bernoise, Architecture, Bois et Génie
Civil (HESB - Suisse). Ses objectifs étaient la détermination des causes impliquant la fusion
du bois et par conséquent la formation du joint lors du soudage du bois en absence
d’adhésif. Il avait pour objectif scientifique la compréhension des phénomènes théoriques se
produisant pendant le soudage et l’optimisation des performances techniques des joints. Les
résultats devaient être utilisés pour débuter des projets de développement avec des
partenaires économiques. Les partenaires scientifiques de ce projet étaient l’Ecole Nationale
Supérieure des Technologies et Industries du Bois (ENSTIB - France) et I’Institut National de
la Recherche Agronomique (INRA - France) et le partenaire industriel Branson Ultraschall
(Succursale de Emerson Technologies – Allemagne).
Les mandats de l’industrie du bois avaient pour objectif la recherche de solutions
d’assemblages pour des cas où le collage n’est pas ou peu souhaité. Cela a mené au
développement de nouveaux produits impliquant la technologie de soudage par vibration
linéaire du bois. Ils ont débuté dans la partie finale du projet EcoWelding et se poursuivent
encore aujourd’hui. Pour des raisons de propriétés intellectuelles ils ne pourront pas être
cités mais ils ont contribué de façon importante au développement technologique.
1Remerciements
Le document présent est le résultat de trois ans de recherche et sa réalisation n’a été
possible que grâce à plusieurs personnes et institutions que je voudrais remercier.
Mes remerciements vont tout d’abord à mon directeur de thèse le Professeur Antonio Pizzi
de l’ENSTIB qui par sa collaboration et sa forte motivation a permis l’existence de ce projet
de thèse. Ses compétences ont constitué un atout majeur pour cette étude et je lui suis gré
de la confiance et de la liberté d’action qu’il m’a accordées.
Je remercie le Dr. Frédéric Pichelin qui a co-encadré ma thèse et m’a offert l’opportunité de
travailler au sein de son équipe scientifique de la HESB. J’y ai appris de nouvelles méthodes
de travail dans un cadre dynamique et multilinguistique.
Je remercie le Dr. Jean-Michel Leban de l’INRA pour ses commentaires, ses conseils très
avisés et sa motivation, le Dr. Gilles Duchanois de l’ENSTIB qui m’a aidé à ouvrir de
nouvelles voies à ce projet, le Dr. Luc Delmotte de l’ENSCMu pour ces compétences
scientifiques analytiques et le Professeur Balz Gfeller de l’HESB qui est à l’origine de toute
cette histoire.
Au sein de l’équipe de HESB mes remerciements iront tout particulièrement au Dr. Milena
Properzi pour son aide et ses précieux conseils. Elle a toujours été disponible pour répondre
à mes questions et m’a motivée et aidée dans la publication de mes résultats. Je remercie
aussi Reto Pattis, Benjamin Steiger, Ben Toosi, Alain Othenin-Girard, et les membres du
département technique de la HESB pour leur aide technique au laboratoire. Je remercie
généralement tous les collaborateurs et les étudiants de la HESB Architecture, Bois et Génie
Civil pour leur aide et leur soutien.
Je remercie Jörg Vetter et le Dr. Stefanie Wieland de Branson Ultraschall d’avoir
constamment soutenu ce projet et ses développements technologiques jusqu’à aujourd’hui
ainsi que leurs équipes de monteurs toujours de bonne humeur.
Je remercie enfin ma sœur Isabelle pour avoir apporté des critiques constructives me
permettant d’améliorer la lisibilité et la mise en forme ce manuscript.
2Résumé
Le soudage par friction linéaire du bois permet de joindre deux pièces en bois en quelques
secondes sans utiliser aucun adhésif. L’adhésion est essentiellement due à
l’enchevêtrement des fibres de bois bloquées dans une matrice de matériel inter-cellulaire
fondu et re-durcit. Mais le mécanisme de la formation de l’interface adhérente, l’influence des
paramètres machine et de ceux du substrat sont peu connus.
L’objectif de ce travail a donc été d’analyser les différents facteurs influençant les
caractéristiques du joint pour comprendre les mécanismes physiques et chimiques mis en
jeu lors du processus. La mesure de la température de soudage par thermographie
infrarouge a apporté de multiples informations. D’autre part les pièces de bois soudées ont
été caractérisées par des observations microscopiques, mécaniques, une étude du
comportement à la rupture, des analyses chimiques de l’interface et des fumées. Les
résultats ont permis d’élaborer un scénario physico-chimique du développement de la
microstructure interfaciale et de le vérifier. Un premier modèle numérique thermique a été
élaboré pour le soudage linéaire de Fagus sylvatica.
La dernière partie de l’étude concerne la compréhension de l’influence du substrat. Ceci a
permis d’aborder les problèmes de variabilité issus de l’essence de bois, de l’anatomie du
bois ou encore de l’état de surface. Les bois modifiés et des produits dérivés du bois ont pu
être soudés avec succès.
Enfin les résultats de la recherche on pu être mis en application à une échelle pré-industrielle
soulevant ainsi de nouvelles problématiques scientifiques et techniques mais aussi montrant
un grand potentiel d’optimisation de la technologie.
Mots-clés : adhésion, assemblage, bois, dégradation thermique, éléments finis, fusion des
polymères, joints soudés, lignine, soudage du bois, thermographie infrarouge.
Wood welding by linear friction: investigations and understanding of the physical and
chemical modifications and development of an innovative technology.
Abstract
Wood welding by linear friction allows bonding of timber in a few seconds without unsing any
adhesive. The adhesion is essentially due to the wood fibres entanglements which are
embedded in a melted and recured intercellular polymers matrix. But the bonding interphase
formation mecanism and the machine parameters and wood substrate influences are not
clearly understood.
Consenquetly, the goal of this study was to analyse the different factors which are influencing
the joint characteristics in order to understand the physical and mecanical process
mecanism. Infrared temperature measurement
